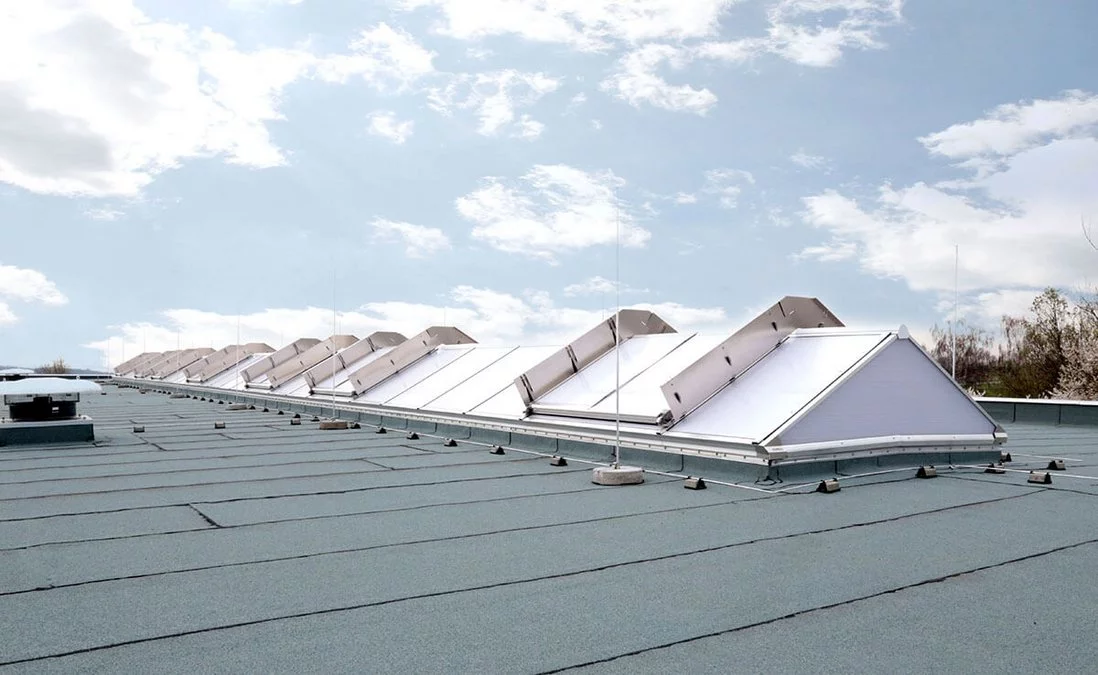

Pásový svetlík S

Sedlový presveľovací pás

Technológia a dizajn pre budúcnosť výstavby.

Energetická úspornosť

  • Celá konštrukcia a systémy klapiek sú tepelne oddelené.
  • Izotermický menič taťaženia (ITL) – komponent navrhnutý na začlenenie vysoko tepelne izolačných materiálov do základného profilu.
  • Kompozitné zasklenie prispôsobené špecifickým energetickým požiadavkám budovy (hrúbka panelu od 10 mm do 32 mm) s nízkym koeficientom prestupu tepla až 1,2 W/(m²K).
  • Vysoko energeticky úsporný prestup denného svetla a konfigurovateľný prestup tepla.
  • Energeticky účinné prirodzené vetranie.

Inovácie

  • Prvý pásový svetlík na svete s certifikovanou vodotesnosťou pri silnom daždi a búrke (DRI 3,0 m/s²).
  • Konštrukcia svetlíka je úplne tepelne oddelená použitím špičkových materiálov, aby spĺňal najvyššie štandardy energetickej účinnosti pre moderné priemyselné a administratívne budovy.
  • Vďaka inovatívnym systémovým komponentom dokáže pásový svetlík odolať najsilnejšiemu zaťaženiu vetrom a snehom.
  • Široká škála možností zasklenia.
  • Plochy s výplňou sú dostupné so sklonom 30° alebo 45°.

Design

  • Konštrukcia má z architektonického hľadiska príťažlivý dizajn hrebeňovej strechy.
  • Moderný celkový dojem, inovatívna konštrukcia.

Bezpečnosť

  • Bionicically Dynamic Tensioning Technology (BDT) v oblasti hrebeňa pre flexibilnú kompenzáciu sily/pnutia v prípade silného zaťaženia vetrom a snehom.
  • Active Expansion Absorber (AEA) na absorbovanie rozdielov v dilatácii medzi tesneniami a napínacími pásmi v lištách výplne.
  • Dynamic Torque Control (DTC) na zaistenie dokonalého napnutia a bezpečného uchytenia výplne v klapkových systémoch.
  • Modulárne klapkové systémy v rôznych veľkostiach pre dokonale dimenzované priestorov na odvod tepla a splodín horenia pri požiari..
  • Linear Burn-through Protection (LBP) na zabránenie šírenia požiaru na streche.
  • Integrácia systémov na odovod tepla a splodín horenia (ZOTSH) a ovládacích panelov ZOTSH.

Možnosti plastových výplní pásového svetlíka S

Možnosti výplne

Výplne, ktoré poskytujeme, vyhovujú akejkoľvek požiadavke, ktorú  by ste mohli mať:

  • Výplne optimálne pre všetky požiadavky, ako je zvuková a tepelná izolácia, priepustnosť svetla a chemická odolnosť.
  • Štandardná výplň pozostáva z viacvrstvových opálových polykarbonátových dosiek s hrúbkou do 32 mm.
  • K dispozícii sú výplne s vysokou zvukovou izoláciou a chemickou odolnosťou.
  • Polyester vystužený sklenenými vláknami zaisťuje vysokú odolnosť voči UV žiareniu a poveternostným vplyvom.
  • Modrá priesvitná gélová výplň zaručuje celkový prenos energie cca. 33%.
  • Pre verziu shedový svetlík: Zadná časť svetlíka môže byť vybavená nepriehľadnými GRP panelmi.

Polykarbonát 10 mm

  • Hodnota Ug – 2,5 W/(m²K)
  • Zvukotesnosť –  17 dB
  • Trieda stavebného materiálu – B-s1, d0
  • Prestup svetla – 61%

Polykarbonát 10 mm + GRP

  • Hodnota Ug – 2,4 W/(m²K)
  • Zvukotesnosť – 20 dB
  • Trieda stavebného materiálu – B2
  • Prestup svetla – 51%

Polykarbonát 10 + 6 mm

  • Hodnota Ug – 1,8 W/(m²K)
  • Zvukotesnosť – 17 dB
  • Trieda stavebného materiálu – B-s1, d0
  • Prestup svetla – 49%

Polykarbonát 10 + 6 mm + GRP

  • Hodnota Ug – 1,8 W/(m²K)
  • Zvukotesnosť – 20 dB
  • Trieda stavebného materiálu – B2
  • Prestup svetla – 36%

Polykarbonát 32 mm

  • Hodnota Ug – 1,2 W/(m²K)
  • Zvukotesnosť – 18 dB
  • Trieda stavebného materiálu – B2
  • Prestup svetla – 32%

Polykarbonát 32 mm + GRP

  • Hodnota Ug – 1,2 W/(m²K)
  • Zvukotesnosť – 18 dB
  • Trieda stavebného materiálu – B2
  • Prestup svetla – 27%

Kompozit 32 mm + GRP

  • Hodnota Ug – 1,3 W/(m²K)
  • Zvukotesnosť – 19 dB
  • Trieda stavebného materiálu – B2
  • Prestup svetla – 26%

Polykarbonát 16 mm - zvukotesný

  • Hodnota Ug – 2,3 W/(m²K)
  • Zvukotesnosť – 27 dB
  • Trieda stavebného materiálu – B2
  • Prestup svetla – 54%

Klapkový systém pre ZOTSH a denné vetranie

Jednoklapka SE na denné vetranie

Systém tesnení vetracej jednoklapky SE

  • Integrácia ako jednoklapka ako na jednej strane pásového svetlíka, tak aj na protiľahlých stranách svetlíka.
  • Otváranie a zatváranie je buď manuálne alebo automatizované pomocou riadiaceho systému prostredníctvom elektromotorov (24 V/230 V) s vretenovým pohonom alebo prostredníctvom CO2 systému s pneumatickými valcami.
  • Sada senzorov vetra a dažďa a prídavné ovládacie prvky zaisťujú energeticky efektívne ovládanie klapkových systémov pre prirodzené vetranie.
  • Optimálna nepriepustnosť pre hnaný dážď vďaka zváranému tesniacemu rámu s okrajom proti striekaniu a integrovaným balónovým tesnením.
  • Mimoriadna bezpečnosť pri inštalácii pásového svetlíka, pretože nie je potrebné zvárať jednotlivé tesniace body.
  • Optimálny izolačný efekt.
  • Vodotesné uzatvorenie klapkového systému je zaručené kompenzáciou rozmerových tolerancií tesnenia balónika.

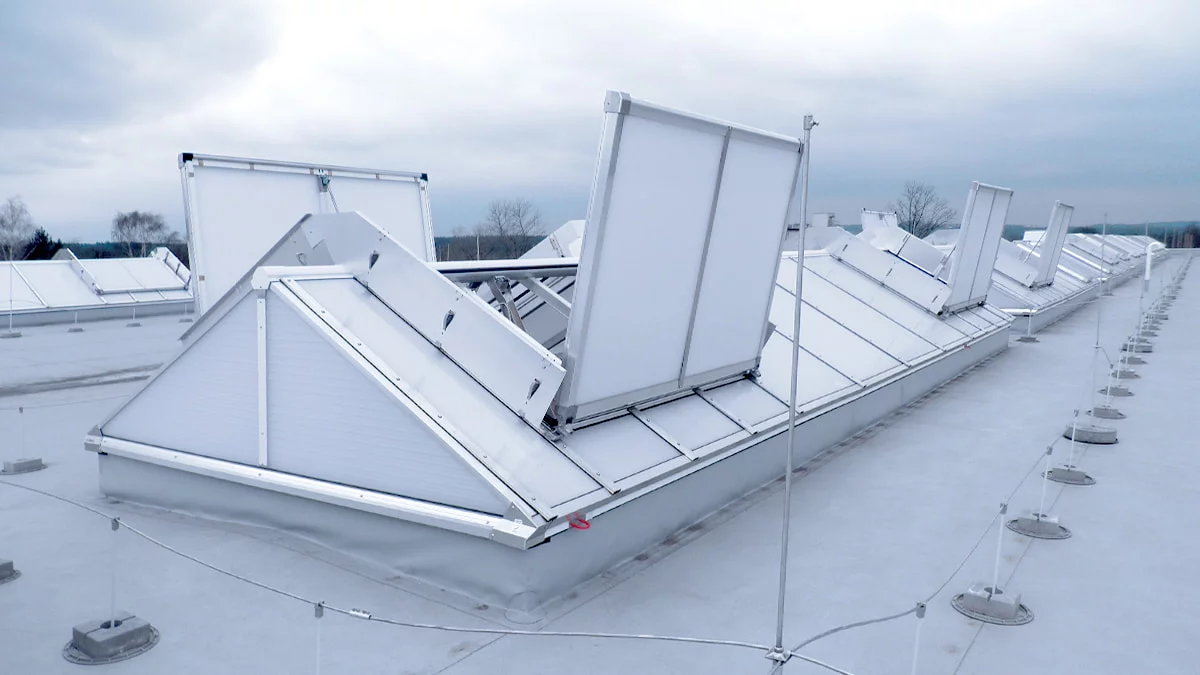

Jednoklapka ako ZOTSH v pásovom svetlíku

Dvojklapka ako ZOTSH v pásovom svetlíku - protiľahlé

Dvojklapka ako ZOTSH v pásovom svetlíku - priľahlé

Veľkosti vetracej jednoklapky SE30 (30° sklon výplne)
Výška svetlíkaRozmer klapkyGeometrická plocha otvoru
100100 x 53 cm0,53 m²
100*120 x 53 cm0,63 m²
150100 x 82 cm0,82 m²
150*120 x 82 cm0,97 m²
200100 x 111 cm1,11 m²
200*120 x 111 cm1,31 m²
250100 x 140 cm1,40 m²
250*120 x 140 cm1,65 m²
300100 x 169 cm1,69 m²
300*120 x 169 cm1,99 m²

*Dostupné len z polykarbonátovou výplňou 32 mm

Veľkosti vetracej jednoklapky SE45 (45° sklon výplne)
Výška svetlíkaRozmer klapkyGeometrická plocha otvoru
80100 x 53 cm0,53 m²
80*120 x 53 cm0,63 m²
120100 x 82 cm0,82 m²
120*120 x 82 cm0,97 m²
160100 x 111 cm1,11 m²
160*120 x 111 cm1,31 m²
200100 x 140 cm1,40 m²
200*120 x 140 cm1,65 m²
240100 x 169 cm1,69 m²
240*120 x 169 cm1,99 m²

*Dostupné len z polykarbonátovou výplňou 32 mm

Veľkosti vetracej jednoklapky SE-SHED60
Výška svetlíkaRozmer klapkyGeometrická plocha otvoru
110100 x 53 cm0,53 m²
110*120 x 53 cm0,63 m²
170100 x 82 cm0,82 m²
170*120 x 82 cm0,97 m²
230100 x 111 cm1,11 m²
230*120 x 111 cm1,31 m²
290100 x 140 cm1,40 m²
290*120 x 140 cm1,65 m²
350100 x 169 cm1,69 m²
350*120 x 169 cm1,99 m²

*Dostupné len z polykarbonátovou výplňou 32 mm

Príslušenstvo pásového svetlíka S

Otváranie a vetranie

Ochranná sieť proti prepadnutiu

  • Trvalá ochrana proti prepadnutiu.
  • Pre pásové svetlíky od šírky 1 m do 4 m.
  • Možnosť montáže aj na šikmé podstavce.

Ochrana voči slnku

  • Oceľová clona v ľubovoľnej RAL farbe.
  • S efektom listnatých stromov pre prirodzený efekt tienenia.
  • Vyhovuje norma GS BAU 18 – Trvalá ochrana proti prepadnutiu.
  • Ochrana proti krupobitiu a UV žiareniu.

Ventilátor do čela svetlíka

  • Všetky ventilátori majú elektrickú kryciu klapku.
  • Inštalácia závisí od šírky pásového svetlíka, montážnej polohy a sklonu hrebeňovej časti.

"Pevné prestrešenie"

  • Výplň pásového svetlíka spĺňa podmienky pre „pevné zastrešenie“ a „roztavenú oblasť“ súčasne – alebo tieto dve vlastnosti spĺňa samostatne
  • Odolnosť proti vonkajšiemu požiaru od odletujúcich iskier a sálavého tepla s klasifikáciou Broof (t1) podľa DIN EN 13501-5.

Farebnosť

  • Podstavce z oceľového plechu LAMILUX a všetky viditeľné hliníkové profily je možné na požiadanie pokryť vo farbách RAL.

LAMILUX bezpečnostné pásky

  • Trvalá ochrana proti prepadnutiu podľa požiadavky GS BAU 18 na zaistenie ochrany ešte pred inštaláciou výplne.
  • Elegantná bezpečnostná zóna integrovaná pod výplň svetlíka.
  • Trvalá bezpečnosť: Nie je ovplyvnená poveternostnými vplyvmi alebo starnutím výplne.

Dymová zábrana

  • Dymotesná, nehorľavá A1.
  • Zloženie: 2 mm hliník / 10 mm polykarbonát / 2 mm hliník.
  • Použitie: Oddelenie dymových úsekov, polykarbonátová výplň pásového svetlíka saroztopí a dymová zábrana ešte viac ohraničí dymový úsek.

Ochraná sieť proti hmyzu

  • Integrácia do klapiek svetlíka na ochranu pred hmyzom, keď sú klapky otvorené.

Kotevný bod

  • Kotevný bod pre osobné ochranné prostriedky proti nebezpečenstvu pádu.
  • Montáž na predpripravený rám pásového svetlíka LAMILUX.
  • Kotevný bod pre použitie karabíny v kombinácii s bezpečnostným postrojom (EN 361) a systémom zachytenia pádu (EN 363).
  • Kotvenie pre max. 3 osoby.

Iné príslušenstvo

  • Strešný výlez.

Technické detaily

Detaily konštrukcie

Dynamická kontrola točivého momentu

Účinok:V oblasti hrebeňa, ktorá pozostáva z viacerých materiálov v hybridnej konštrukcii, hrebeňové, elastické a poloelastické úseky. Okrem svoriek a statických západiek sú komponenty spojené napríklad aj trecími spojmi. Výsledkom je odolná elastická konštrukcia.
Výhoda: V prípade vertikálnych a horizontálnych tlakových a ťahových zaťažení je zabránené tomu, aby sa komponenty od seba vzdialili alebo sa nadmerne tlačili k sebe, čo má za následok, že zostanú spojené v rámci definovaných hraníc pohybu a posunu. Systém pásového svetlíka zostane odolný voči krúteniu, a teda vodotesný a bezpečný aj v prípade vysokého zaťaženia vetrom a snehom.

BDT – Flexibilná kompenzácia sily/ťahu:

  • Pozitívne spojenie hrebeňovej časti pozostávajúcej z elastických, tuhých a poloelastických zón.
  • Princíp bionického dizajnu kombinuje vzhľad a funkčnosť.
  • Pásový svetlík vydrží aj veľmi silné zaťaženie vetrom a snehom.

Aktívne absorbovanie rozťažnosti

Účinok: Aktívny absorbér rozťažnosti kompenzuje napätie a rožťažnosť, ku ktorej dochádza pri zaťažení. Je to dosiahnuté súvislým spojením medzi tesneniami a krycími protišmykovými lištami.
Výhoda: Optimálna ochrana konštrukcie v prípade snehu, ľadu, vetra a vysokej teploty.

Bezpečnostné detaily:

  • Výplň je vodotesná a lícuje s krycími lištami a lištami pre výplň.
  • Krycie lišty majú integrované vodiace lišty pre montáž kovania, zariadení na ochranu pred slnkom a servisných zariadení.
  • Spojenie je ešte bezpečnejšia vďaka rozšírenej lepiacej ploche.

Izotermický konvertor zaťaženia

Účinok: Izotermický konvertor zaťaženia prenáša zaťaženie na pásový svetlík do spodnej konštrukcie. Hlavný profil sa tým zbaví zaťaženia a napätia, a preto nie je potrebný kovový materiál. To umožňuje použiť na základný profil vysokokvalitný kompozit s vynikajúcimi tepelnoizolačnými hodnotami.
Výhoda: Izotermický konvertor zaťaženia dosahuje optimalizované neprerušené izotermické čiary v celej konštrukcii a zabraňuje vzniku tepelných mostov a tým aj vzniku kondenzu.

Prínos pre optimálnu energetickú účinnosť:

  • Vynikajúce hodnoty Uf v základnom profile a ešte lepšia tepelná izolácia.
  • Zlepšená nosnosť v základnom profile.
  • Výrazne znížené riziko kondenzácie.
  • Optimalizované vetranie falcovanej základne.
  • Hladký interiér s niekoľkými okrajmi, ktorý zaisťuje menej nečistôt a špiny.
  • Profil odolný voči skrúteniu.

LBP profil

Fáza I. - horenie

Fáza II. - účinok LBP profilu

Účinok: Vo väčšine prípadov je strešná fólia, ktorá je pripevnená k spodnej konštrukcii, ako je rám, vytiahnutá nahor a je vedená pod základný profil pásového svetlíka. V prípade požiaru vo vnútri budovy sa strešná membrána na vnútornej strane stropu často vznieti a bude mať tendenciu horieť ako „rozbuška“ na vonkajšej strane strechy.
Linear Burn-through Protection možno chápať ako inteligentný systém, ktorý obmedzuje šírenie požiaru na prestupoch strechy. Dôležitú úlohu zohráva profil pásového svetlíka: Je vyrobený z termoplastického kompozitu, ktorý pri vysokých teplotách na podstavci zmäkne a rozteká sa priamo cez okraj strešnej krytiny. Tento proces utesní horiace škáry, preruší prívod kyslíka a uhasí plamene v oblasti.
Výhoda: LBP zabraňuje šíreniu plameňov na strechu. Napriek tomu, že pri vysokých teplotách mäkne, základný profil zostáva stabilný počas požiaru, pretože je ochladzovaný a spevnený kovovým profilom lišty výplne.

LBP – Sofistikovaná protipožiarna technika:

  • Zabraňuje šíreniu požiaru na strechu cez strešné prestupy v súlade so špecifikáciami v DIN 18232-4
  • Patentovaná technológia
  • Nie je potrebné umiestňovať štrk okolo svetlíka.

Energetická účinnosť

Základný profil

Hrebeňový profil

Klapkový profil

Čelový profil

Profil základne čela

Komplexná technológia tepelnej ochrany v celej konštrukcii zaisťuje najlepšie hodnoty Uw v pásovom svetlíku na európskom trhu. Vlastnosti energetickej účinnosti boli testované a overené v súlade s ETAG 010. To zabezpečuje, že sú zdokumentované konzistentné izolačné vlastnosti v profile pásového svetlíka. Každý objednananý pásový svetlík je dodávaný s certifikátom kvality, ktorý potvrdzuje jeho paramatre.

Kotvenie svetlíka na konštrukciu

Montáž na oceľový podstavec

Montáž na drevený podstavec

  • Varianty montáže svetlíka na strechu zahŕňajú montáž na podstavce z oceľového plechu, na drevené hranoly alebo železobetónové podstavce.
  • Pre podstavce z oceľového plechu LAMILUX je prvoradá stabilata, a preto LAMILUX spĺňa požiadavky Nemeckého inštitútu pre stavebnú techniku (Deutsches Institut für Bautechnik), podľa ktorého musia byť podstavce z oceľového plechu vyrobené z ocele vysokej kvality S 280 GD + Z 275 alebo S 320 GD + Z 275.
