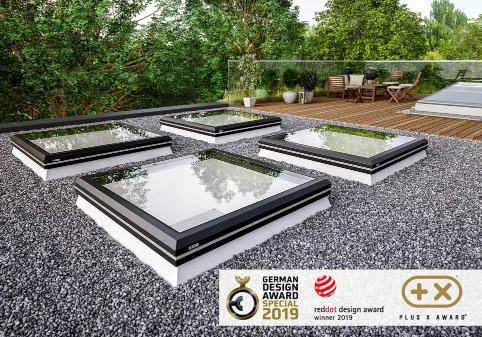

Sklenený svetlík FE 0°

funkcie, ktoré vyniknú aj opticky

Technológia a dizajn pre budúcnosť výstavby.

Dizajn

  • Ocenenie v súťaži German Design Award, reddot design award, Plus X Award.
  • Elegantný vzhľad.
  • Estetický, klasický a elegantný dizajnový jazyk.
  • Zabránenie nečistotám na povrchu skla.

Rozmanitosť

  • Množstvo veškostí na výber.
  • Prispôsobenie celkovej koncepcii.
  • Rôzne typy zasklenia.
  • Rôzne možnosti otváracích pohonov.

Bezpečnosť

  • Odolné proti prepadnutiu podľa DIN EN 18008-6.
  • Zariadenie na odvod tepla a splodín horenia pri požiari.
  • Odolnosť proti zaťaženiu vetrom podľa DIN EN 12211 = C5.
  • Odolnosť proti vonkajšiemu požiaru od odletujúcich iskier a sálavého tepla s klasifikáciou Broof (t1) podľa DIN EN 13501-5.

Kvalita

  • Svetlík certifikovaný pre nízkoenergetickú stavbu v triede účinnosti Passivhaus phC.
  • Celková konštrukcia bez tepelných mostov.
  • Vodotesnosť pri silnom daždi podľa DIN EN 1027 = E (1950).
  • Optimalizovaná zvuková izolácia a minimalizovaný hluk dažďa.
  • Dlhá životnosť.
  • Priepustnosť vzduchu podľa DIN EN 1026 = trieda 4.

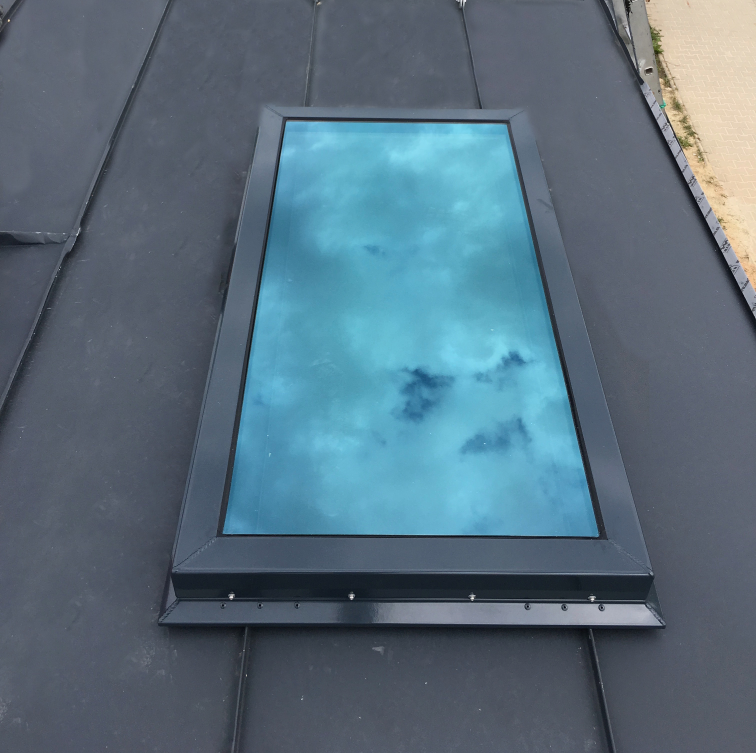

Pravouhlý sklenený svetlík FF FE 0°

Už žiadne otravné špinavé okraje: Nová konštrukcia štrukturovaného zasklenia zaisťuje priamy odvod vody – prvý sklenený svetlík svojho druhu.

Celková konštrukcia bez tepelných mostov zaisťuje dobrú tepelnú izoláciu s hodnotou U 1,1 až 0,6 W/(m²K).

Výplne a veľkosti skleneného svetlíka

Prestup denného svetla – Priehľadnosť a rozptyl svetla

Energetická účinnosť / tepelná izolácia

Ochrana pred slnkom / teplom

Zvukotesnosť

Samočistiaca schopnosť

Permanentná ochrana proti prepadnutiu

W102 dvojvrstvové tepelnoizolačné zasklenie TSG

  • Hodnota U – 1,1 W/(m²K)
  • Zvukotesnosť –  38 dB
  • Prestup svetla – 80%
  • Prestup energií – 62 %

W110 trojvrstvové tepelnoizolačné zasklenie TSG

  • Hodnota U – 0,6 W/(m²K)
  • Zvukotesnosť – 39 dB
  • Prestup svetla – 72%
  • Prestup energií – 51%

W103 dvojvrstvové tepelne izolačné zasklenie TSG s MLF

  • Hodnota U – 1,1 W/(m²K)
  • Zvukotesnosť – 38 dB
  • Prestup svetla – 54%
  • Prestup energií – 59%

W303 trojvrstvové tepelne izolačné zasklenie TSG s MLF

  • Hodnota U – 0,7 W/(m²K)
  • Zvukotesnosť – 39 dB
  • Prestup svetla – 49%
  • Prestup energií – 50%

Dvojvrstvové protislnečné izolačné sklo S109 60/30 TSG

  • Hodnota U – 1,1 W/(m²K)
  • Zvukotesnosť –  38 dB
  • Prestup svetla – 61%
  • Prestup energií – 30%

Trojvrstvové protislnečné izolačné sklo S117 60/30 TSG

  • Hodnota U – 0,6 W/(m²K)
  • Zvukotesnosť – 39 dB
  • Prestup svetla – 55%
  • Prestup energií – 28%

Dvojvrstvové protislnečné sklo s MLF

  • Hodnota U – 1,1 W/(m²K)
  • Zvukotesnosť – 38 dB
  • Prestup svetla – 49%
  • Prestup energií – 27%

Trojvrstvové protislnečné izolačné sklo s MLF 48/25 TSG

  • Hodnota U – 0,6 W/(m²K)
  • Zvukotesnosť – 39 dB
  • Prestup svetla – 45%
  • Prestup energií – 25%

Možnosti podstavcov

  • K dispozícii s výškou podstavca 15 cm, 30 cm, 40 cm, 50 cm, 70 cm*
  • Bezšvové spoje
  • Vyhovuje DIN 18234 bez dodatočných opatrení

* Dostupné len v určitých veľkostiach.

Technológia napojenia používaná pri LAMILUX podstavcoch

Detaily napojenia podstavca

Rozšírená spojovacia lišta LAMILUX z pevného PVC

Pevná PVC spojovacia lišta je voliteľne laminovaná a tesne privarená v rohoch na pätu podstavca už vo výrobe. Vysokopolymérové strešné fólie z PVC a VAE je možné ešte jednoduchšie pripojiť priamo na podstavec vďaka rozšírenej spojovacej lište pomocou zvárania rozpúšťadlom alebo zváraním horúcim vzduchom. Na obrázku s tepelne izolovanou pätou podstavca.

LAMILUX spojovacia sada

Pozostáva z plne zahnutých upínacích profilov, vrátane upevňovacích nitov. Napojenie odolné voči striekajúcej vode.
Na mechanické upevnenie strešných fólií vytiahnutých na podstavec.

LAMILUX lepená päta podstavca

Sklolaminátové podstavce majú 12 cm širokú lepiacu pätu podstavca, ktorá uľahčuje priame zváranie bitúmenových pásov.

Príslušenstvo svetlíka

Otváranie a vetranie

Ručné otváranie

Elektromotor 230V

Reťazový pohon 230V

Skrytý reťazový pohon, krytie IP 54

Slnečná clona

  • Vo vnútri s bezpečnostnými spojovacími tyčami
  • Z exteriériu ako nepriehľadná
  • Vonkajšia, pevná (ochrana pred slnkom s efektom listnatých stromov)
  • Voliteľne s integrovaným solárnym modulom

Ventilátor pre malé priestory

  • Integrované do podstavcov s výškou 30, 40, 50 a 70 cm na zabezpečenie vetrania
  • Nastaviteľná rýchlosť
  • Kryt odolný voči poveternostným vplyvom a integrovaná ochrana proti hmyzu
  • Prietok vzduchu: 180 m³/h
  • Trieda ochrany: IP34

Strešný výlez s manuálnym otváraním

  • Jednoduché otváranie pomocou plynových vzpier
  • Pre dvojsklá do rozmeru 120cm x 120cm
  • Pre trojsklá do rozmeru 100cm x 100cm

Strešný výlez s elektrickým otváraním

  • Pohodlné otváranie pomocou elektromotora
  • Pre dvojsklá do rozmeru 120cm x 150cm
  • Pre trojsklá do rozmeru 120cm x 120cm

Veterný a dažďový senzor

  • Pre automatické zatváranie v prípade vetra a dažďa s následným automatickým otváraním
  • Prevádzkované ako skupina alebo individuálne

Reed kontakt

  • Magnetický spínač integrovaný do profilu rámu pre bezkontaktné spínanie.
  • Signalizácia polohy otvorenia (zatvorené / otvorené) svetlíka.
  • Možnosť napojenia na zabezpočovací systém.

Technické detaily

Detaily dizajnu

Termoaktívny dizajn

Patentované konštrukčné rebrovanie využíva tepelnú energiu vzduchu v miestnosti pod podstavcom pre zasklenie. To zvyšuje povrchovú teplotu v hliníkovom ráme.
Výsledok: Bezchybná izotermická čiara a minimalizované riziko vzniku kondenzu.
