Pásový svetlík B

Oblúkový presvetľovací pás

Technológia a dizajn pre budúcnosť výstavby.

Energetická úspornosť

  • Dokonalá tepelná izolácia v súlade s európskymi normami.
  • Integrovaný modulárny systém, ktorý sa skladá z mnohých dokonale zladených a inovatívnych komponentov.
  • Vnútorné a vonkajšie kovové komponenty, ako v nosnej konštrukcii, tak aj v systémoch klapiek, sú od seba úplne tepelne oddelené.
  • Použitie izotermického meniča zaťaženia (ITL) – komponent s excelentnými tepelnoizolačnými vlastnosťami použitý v mieste kotvenia svetlíka.
  • Kompozitné zasklenie s extrémne nízkymi koeficientmi prestupu tepla.
  • EPD (Environmentálne prehlásenie o produkte): Pre náš pásový svetlík tyou B existuje komplexné prehlásenie o produkte podľa ISO EN 15804.
  • Testované pre Blower door: Vhodné pre vzduchotesné budovy s maximálnou priedušnosťou 6,5 m³/( h•m) pri rozdielovom tlaku 50 Pascalov.

Stabilita, bezpečnosť a ZOTSH

  • Prvý pásový svetlík na svete s certifikovanou vodotesnosťou pri silnom daždi a búrke (DRI 3,0 m/s²).
  • Efektívne vetranie pomocou ZOTSH (DIN EN 12101-2), ako dvojitá alebo jednoduchá klapka.
  • V prípade požiaru sa rýchlo otvárajú pomocou tepelnej poistky, tepelného a CO2 diaľkového spúšťača alebo elektrického diaľkového spúšťača.
  • Všetky systémy odvodu tepla a spolín horenia je možné kombinovať aj s vetracími systémami.
  • V otvorenom stave sú klapky extrémne stabilné, čo zaručujú viaceré odpruženéi kĺbovéi traverzy spojené priamo s konštrukciou klapky.
  • Voliteľné: Výplň vyrobená z polyesteru vystuženého sklenenými vláknami, ktorá je vďaka svojim špeciálnym materiálovým vlastnostiam vysoko odolná voči UV žiareniu a poveternostným vplyvom.

Testy a certifikácia

  • Európske technické osvedčenie – ETA:
    Skúšobné hodnotenie pre pásový svetlík B je založené na schvaľovacích pokynoch vypracovaných Európskou organizáciou pre technické schvaľovanie (ETAG). Schválenie vydané spoločnosti LAMILUX zohľadňuje všetky kľúčové vlastnosti produktu potrebné na splnenie požiadaviek stavebných predpisov v jednotlivých krajinách EÚ.
  • Všeobecné technické schválenie:
    Nemecké všeobecné technické schválenia (ABZ) vydáva pre všetky nemecké spolkové štáty Nemecký inštitút stavebnej techniky (Deutsche Institut für Bautechnik – DIBt). Tento certifikát potvrdzuje, že stavebný výrobok spĺňa technické požiadavky na jeho použitie.
  • Certifikát kvality LAMILUX:
    Je dôkazom, ktorý potvrdzujú, že naše svetlíky sú dôsledne vyrábané a realizované v súlade s produktovými schváleniami a technickými normami uvedenými v certifikátoch.

Skúšobný protokol a európske schválenie

  • Spĺňa európske normy týkajúce sa zaťaženia snehom a vetrom.
  • Vlastnosti tepelnej ochrany testované v súlade s ETAG 010.
  • Vodotesnosť sa tiež testovaná podľa ETAG 010.
  • Bezpečnosť proti prehoreniu overená podľa DIN 18234-3.
  • Správanie sa výplne pri požiari klasifikované podľa DIN 4102-2 a EN 13501-1.
  • Roztavenie výplne overené podľa DIN 18230-1.
  • Výplň testovaná ako „pevné zastrešenie” podľa DIN 4102-7.
  • Zariadenie na odvod tepla a splodin horenia (ZOTSH) pri požiari testované a klasifikované ako zariadenie s jednou alebo dvojitou klapkou v súlade s EN 12101-2.
  • Certifikovaná mreža proti pádu v súlade s GS Bau 18 ako trvalá ochrana proti pádu.

Možnosti plastových výplní pásového svetlíka B

Možnosti výplne

Výplne, ktoré poskytujeme, vyhovujú akejkoľvek požiadavke, ktorú  by ste mohli mať:

  • Náš vlastný 32 mm tepelný kompozit: Nízka horľavosť v kombinácii s vynikajúcou tepelnou izoláciou.
  • Výplne optimálne pre všetky požiadavky, ako je zvuková a tepelná izolácia, priepustnosť svetla a chemická odolnosť.
  • Viacvrstvové, opálové polykarbonátové panely (neoslňujúce) ponúkané ako štandard
  • Priehľadné panely bez príplatku
  • Možnosť pridať ochranu pred slnkom (čiastočná).
  • Možnosť „pevného zastrešenia“ – v kombinácii s nataveným povrchom.
  • Varianty zasklenia GF-UP + GF-UP na požiadanie.

Polykarbonát 10 mm

  • Hodnota Ug – 2,5 W/(m²K)
  • Zvukotesnosť –  17 dB
  • Trieda stavebného materiálu – B-s1, d0
  • Prestup svetla – 61%

Polykarbonát 10 mm + GRP

  • Hodnota Ug – 2,4 W/(m²K)
  • Zvukotesnosť – 20 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 51%

Polykarbonát 10 + 6 mm

  • Hodnota Ug – 1,8 W/(m²K)
  • Zvukotesnosť – 17 dB
  • Trieda stavebného materiálu – B-s1, d0
  • Prestup svetla – 49%

Polykarbonát 10 + 6 mm + GRP

  • Hodnota Ug – 1,8 W/(m²K)
  • Zvukotesnosť – 20 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 36%

Polykarbonát 16 mm - zvukotesný

  • Hodnota Ug – 2,3 W/(m²K)
  • Zvukotesnosť – 27 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 54%

Polykarbonát 10 + 10 mm

  • Hodnota Ug – 1,6 W/(m²K)
  • Zvukotesnosť – 19 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 39%

Polykarbonát 10 + 10 mm + GRP

  • Hodnota Ug – 1,6 W/(m²K)
  • Zvukotesnosť – 20 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 32%

Tepelný kompozit 32 mm

  • Hodnota Ug – 1,4 W/(m²K)
  • Zvukotesnosť – 17 dB
  • Trieda stavebného materiálu – B-s1, d0
  • Prestup svetla – 49%

Polykarbonát 10 + 10 mm + kompozit 16 mm

  • Hodnota Ug – 1,2 W/(m²K)
  • Zvukotesnosť – 18 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 39%

Polykarbonát 10 + 10 mm + GRP + kompozit 16 mm

  • Hodnota Ug – 1,2 W/(m²K)
  • Zvukotesnosť – 21 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 32%

Zvukotesná výplň 36 mm

  • Hodnota Ug – 1,3 W/(m²K)
  • Zvukotesnosť – 24 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 39%

GRP kompozit 20 mm

  • Hodnota Ug – 1,8 W/(m²K)
  • Zvukotesnosť – 19 dB
  • Trieda stavebného materiálu – E, d0
  • Prestup svetla – 31%

Klapkový systém pre ZOTSH a denné vetranie

Klapky BE

  • Integrácia ako jednoklapka alebo systém klapka na klapku (dvojklapka).
  • Otváranie a zatváranie je buď manuálne alebo automatizované pomocou riadiaceho systému prostredníctvom elektromotorov (24 V/230 V) s vretenovým pohonom alebo prostredníctvom CO2 systému s pneumatickými valcami.
  • Sada senzorov vetra a dažďa.
  • Voliteľné: energeticky úsporné, automatické ovládanie klapkových systémov pre prirodzené vetranie.
  • Optimálna nepriepustnosť pre hnaný dážď vďaka zváranému tesniacemu rámu s okrajom proti striekaniu a integrovaným balónovým tesnením.

Veľkosti ventilačných jednoklapiek BE

RozmerGeometrická plocha otvoru
100 x 100 cm0,93 m²
100 x 200 cm1,96 m²
125 x 100 cm1,17 m²
125 x 200 cm2,26 m²
150 x 100 cm1,43 m²
150 x 200 cm2,45 m²

Jednoklapka ako ZOTSH v pásovom svetlíku

Symetrická dvojklapka ako ZOTSH v pásovom svetlíku

Asymetrická dvojklapka ako ZOTSH v pásovom svetlíku

Jednoklapka s tandemom ako ZOTSH v pásovom svetlíku

Príslušenstvo pásového svetlíka B

Otváranie a vetranie

Ochranná sieť proti prepadnutiu

  • Trvalá ochrana proti prepadnutiu.
  • Pre pásové svetlíky od šírky 1 m do 6 m.
  • Možnosť montáže aj na šikmé podstavce.

Ochrana voči slnku

  • Oceľová clona v ľubovoľnej RAL farbe.
  • S efektom listnatých stromov pre prirodzený efekt tienenia.
  • Vyhovuje norma GS BAU 18 – Trvalá ochrana proti prepadnutiu.
  • Ochrana proti krupobitiu a UV žiareniu.

Ventilátor do čela svetlíka

  • Všetky ventilátori majú elektrickú kryciu klapku.
  • Inštalácia závisí od šírky pásového svetlíka, montážnej polohy a sklonu hrebeňovej časti.

"Pevné prestrešenie"

  • Výplň pásového svetlíka spĺňa podmienky pre „pevné zastrešenie“ a „roztavenú oblasť“ súčasne – alebo tieto dve vlastnosti spĺňa samostatne
  • Spĺňa požiadavky normy DIN 4102-7 na lietajúce iskry a vyžarujúce teplo – ako to potvrdila spoločnosť MFPA Leipzig GmbH (číslo schválenia PZ III/B-05-028)

Farebnosť

  • Podstavce z oceľového plechu LAMILUX a všetky viditeľné hliníkové profily je možné na požiadanie pokryť vo farbách RAL.

LAMILUX bezpečnostné pásky

  • Trvalá ochrana proti prepadnutiu podľa požiadavky GS BAU 18 na zaistenie ochrany ešte pred inštaláciou výplne.
  • Elegantná bezpečnostná zóna integrovaná pod výplň svetlíka.
  • Trvalá bezpečnosť: Nie je ovplyvnená poveternostnými vplyvmi alebo starnutím výplne.

Dymová zábrana

  • Dymotesná, nehorľavá A1.
  • Zloženie: 2 mm hliník / 10 mm polykarbonát / 2 mm hliník.
  • Použitie: Oddelenie dymových úsekov, polykarbonátová výplň pásového svetlíka saroztopí a dymová zábrana ešte viac ohraničí dymový úsek.

Ochraná sieť proti hmyzu

  • Integrácia do klapiek svetlíka na ochranu pred hmyzom, keď sú klapky otvorené.

Kotevný bod

  • Kotevný bod pre osobné ochranné prostriedky proti nebezpečenstvu pádu.
  • Montáž na predpripravený rám pásového svetlíka LAMILUX.
  • Kotevný bod pre použitie karabíny v kombinácii s bezpečnostným postrojom (EN 361) a systémom zachytenia pádu (EN 363).
  • Kotvenie pre max. 3 osoby.

Iné príslušenstvo

  • Otvorenie konštrukcie.
  • Strešný výlez.
  • Deliaca stena.
  • Vzduchotesnosť vyhovujúca “Blower door”.

Technické detaily

Detaily konštrukcie

Dynamická kontrola točivého momentu

Účinok: Integrované zavesenie pod lištou výplne v montážnom ráme zaisťuje dokonalé napnutie výplne. Je teda zaistená v polohe špecifickou prídržnou silou aj pri zaťažení.
Výhoda: Výplň zostáva vo všetkých situáciách dokonale napnutá a zaistená, pretože akékoľvek pôsobiace zaťaženia sú optimálne odpružené a absorbované montážnym rámom.

Ochrana pri silnom zaťažení vetrom:

  • Vysoká stabilita klapiek – aj v otvorenom stave.
  • Ešte lepšie ukotvenie pre polykarbonátovú výplň.
  • Dodatočná ochrana systému klapiek vďaka odpruženým viackĺbovým traverzám.

Aktívne absorbovanie rozťažnosti

Účinok: Aktívny absorbér rozťažnosti kompenzuje napätie a rožťažnosť, ku ktorej dochádza pri zaťažení. Je to dosiahnuté súvislým spojením medzi tesneniami a krycími protišmykovými lištami.
Výhoda: Optimálna ochrana konštrukcie v prípade snehu, ľadu, vetra a vysokej teploty.

Bezpečnostné detaily:

  • Výplň je vodotesná a lícuje s krycími lištami a lištami pre výplň.
  • Krycie lišty majú integrované vodiace lišty pre montáž kovania, zariadení na ochranu pred slnkom a servisných zariadení.
  • Spojenie je ešte bezpečnejšia vďaka rozšírenej lepiacej ploche.

Izotermický konvertor zaťaženia

Účinok: Izotermický konvertor zaťaženia prenáša zaťaženie na pásový svetlík do spodnej konštrukcie. Hlavný profil sa tým zbaví zaťaženia a napätia, a preto nie je potrebný kovový materiál. To umožňuje použiť na základný profil vysokokvalitný kompozit s vynikajúcimi tepelnoizolačnými hodnotami.
Výhoda: Izotermický konvertor zaťaženia dosahuje optimalizované neprerušené izotermické čiary v celej konštrukcii a zabraňuje vzniku tepelných mostov.

Prínos pre optimálnu energetickú účinnosť:

  • Vynikajúce hodnoty Uf v základnom profile a ešte lepšia tepelná izolácia.
  • Zlepšená nosnosť v základnom profile.
  • Výrazne znížené riziko kondenzácie.
  • Optimalizované vetranie falcovanej základne.
  • Hladký interiér s niekoľkými okrajmi, ktorý zaisťuje menej nečistôt a špiny.

LBP profil

Fáza I. - horenie

Fáza II. - účinok LBP profilu

Účinok: Vo väčšine prípadov je strešná fólia, ktorá je pripevnená k spodnej konštrukcii, ako je rám, vytiahnutá nahor a je vedená pod základný profil pásového svetlíka. V prípade požiaru vo vnútri budovy sa strešná membrána na vnútornej strane stropu často vznieti a bude mať tendenciu horieť ako „rozbuška“ na vonkajšej strane strechy.
Linear Burn-through Protection možno chápať ako inteligentný systém, ktorý obmedzuje šírenie požiaru na prestupoch strechy. Dôležitú úlohu zohráva profil pásového svetlíka: Je vyrobený z termoplastického kompozitu, ktorý pri vysokých teplotách na podstavci zmäkne a rozteká sa priamo cez okraj strešnej krytiny. Tento proces utesní horiace škáry, preruší prívod kyslíka a uhasí plamene v oblasti.
Výhoda: LBP zabraňuje šíreniu plameňov na strechu. Napriek tomu, že pri vysokých teplotách mäkne, základný profil zostáva stabilný počas požiaru, pretože je ochladzovaný a spevnený kovovým profilom lišty výplne.

LBP – Sofistikovaná protipožiarna technika:

  • Zabraňuje šíreniu požiaru na strechu cez strešné prestupy v súlade so špecifikáciami v DIN 18232-4
  • Patentovaná technológia
  • Nie je potrebné umiestňovať štrk okolo svetlíka.

Energetická účinnosť

Základný profil

Hrebeňový profil

Klapkový profil

Čelový profil

Profil základne čela

Komplexná technológia tepelnej ochrany v celej konštrukcii zaisťuje najlepšie hodnoty Uw v pásovom svetlíku na európskom trhu. Vlastnosti energetickej účinnosti boli testované a overené v súlade s ETAG 010. To zabezpečuje, že sú zdokumentované konzistentné izolačné vlastnosti v profile pásového svetlíka. Každý objednananý pásový svetlík je dodávaný s certifikátom kvality, ktorý potvrdzuje jeho paramatre.

Kotvenie svetlíka na konštrukciu

Montáž na drevený podstavec

Montáž na oceľový podstavec

Montáž na betónový podstavec

  • Varianty montáže svetlíka na strechu zahŕňajú montáž na podstavce z oceľového plechu, na drevené hranoly alebo železobetónové podstavce.
  • Pre podstavce z oceľového plechu LAMILUX je prvoradá stabilata, a preto LAMILUX spĺňa požiadavky Nemeckého inštitútu pre stavebnú techniku (Deutsches Institut für Bautechnik), podľa ktorého musia byť podstavce z oceľového plechu vyrobené z ocele vysokej kvality S 280 GD + Z 275 alebo S 320 GD + Z 275.
  • Detaily pripojenia: Sendvičová strecha v súlade s pokynmi IFBS.

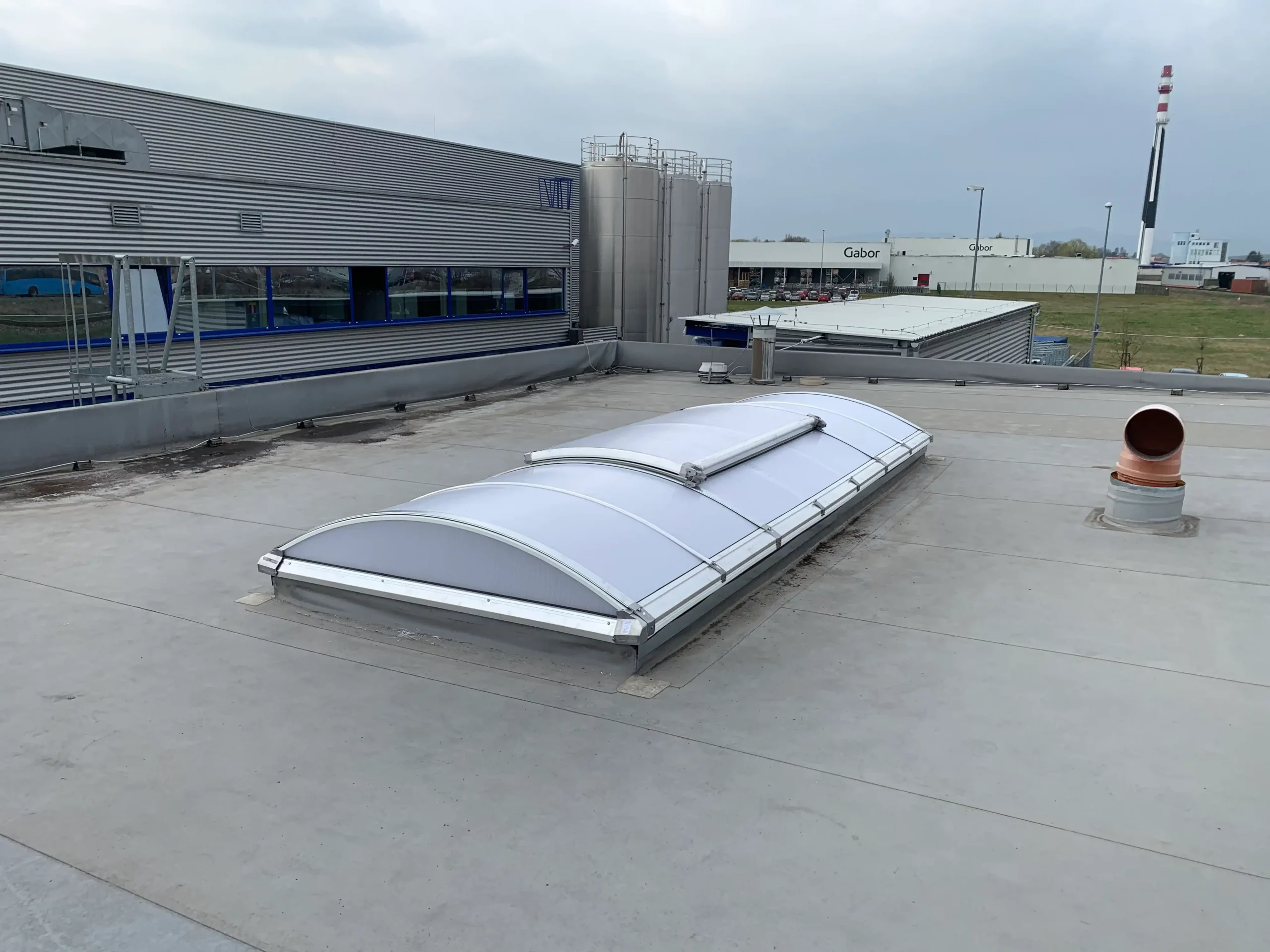

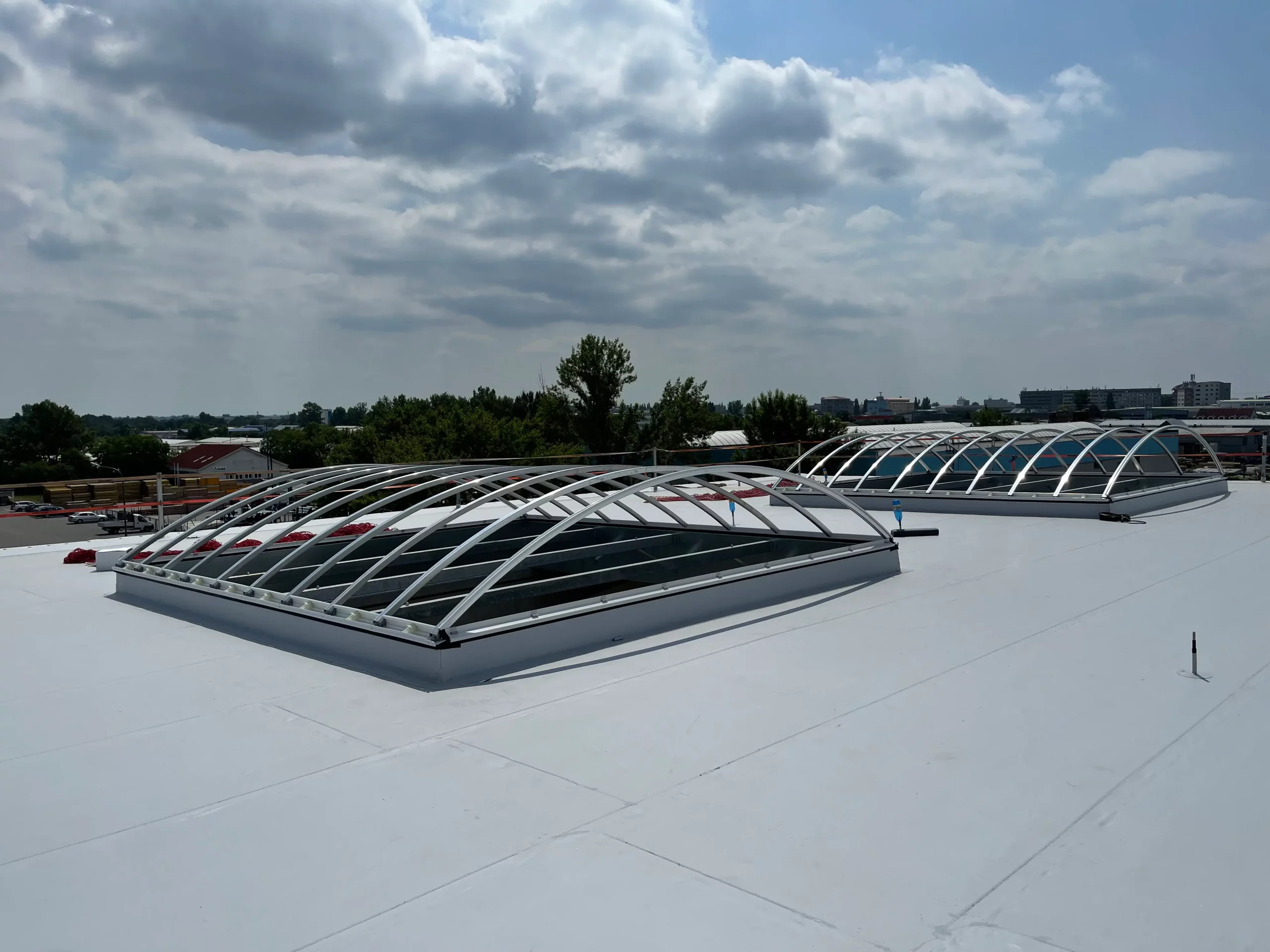

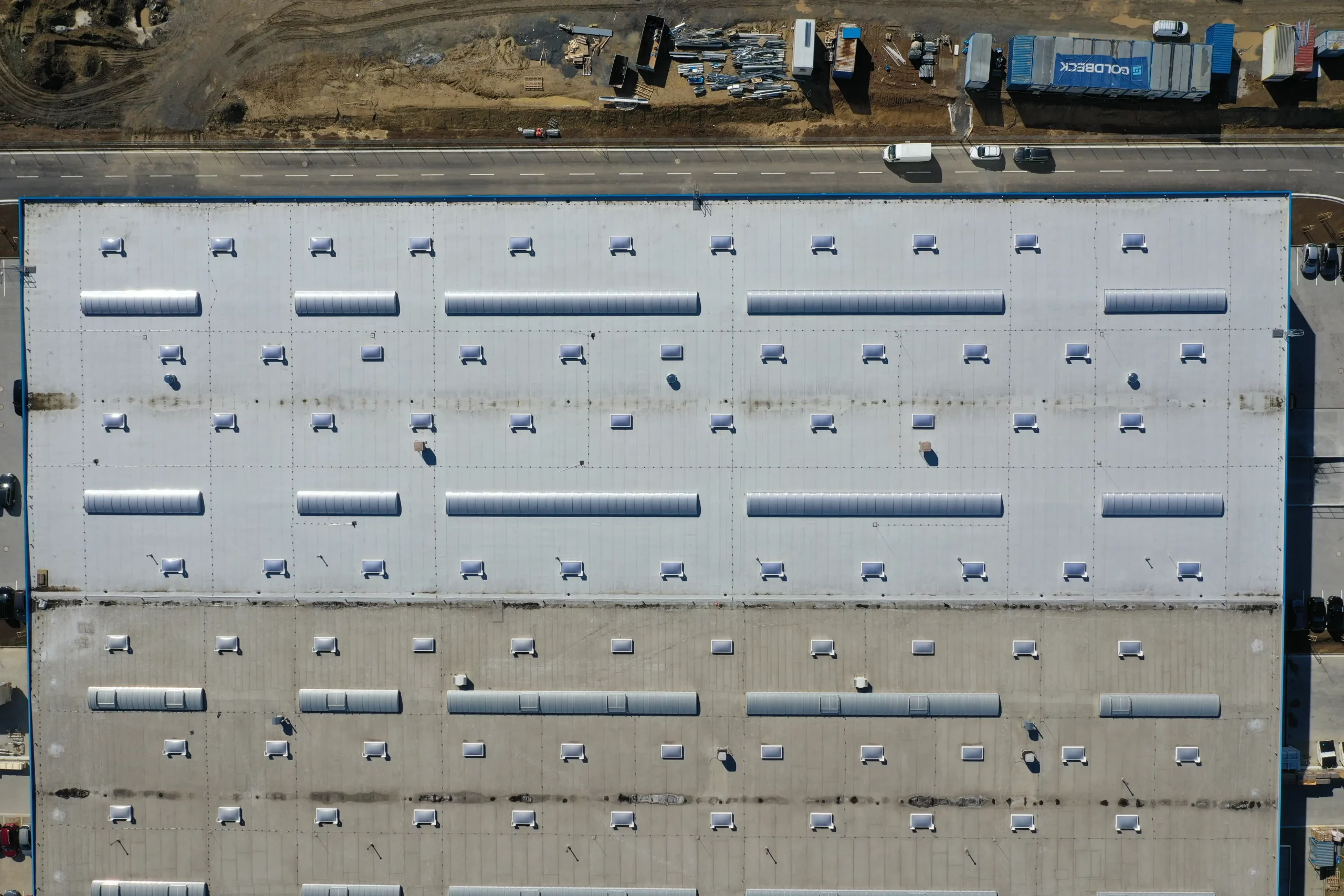

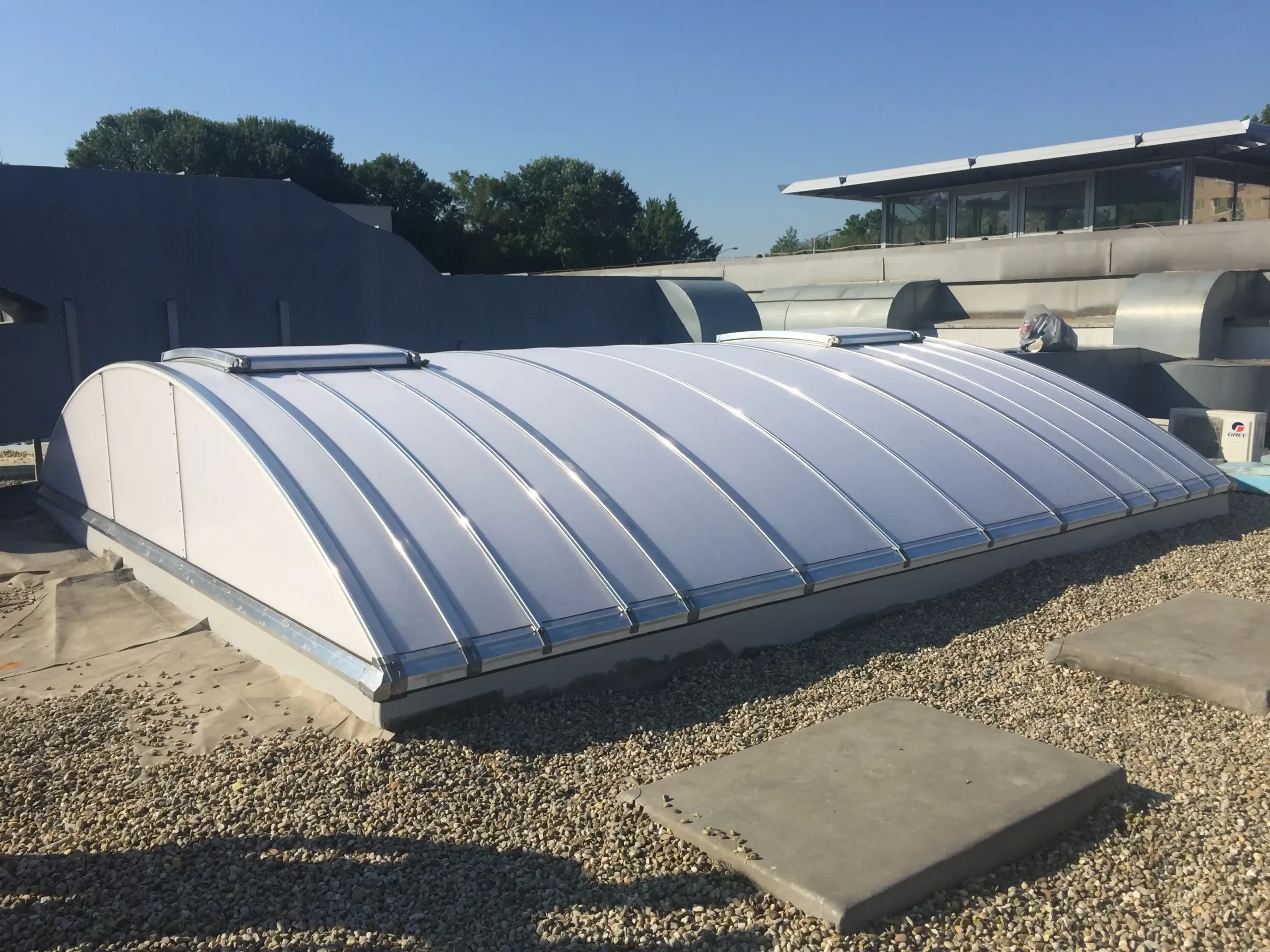

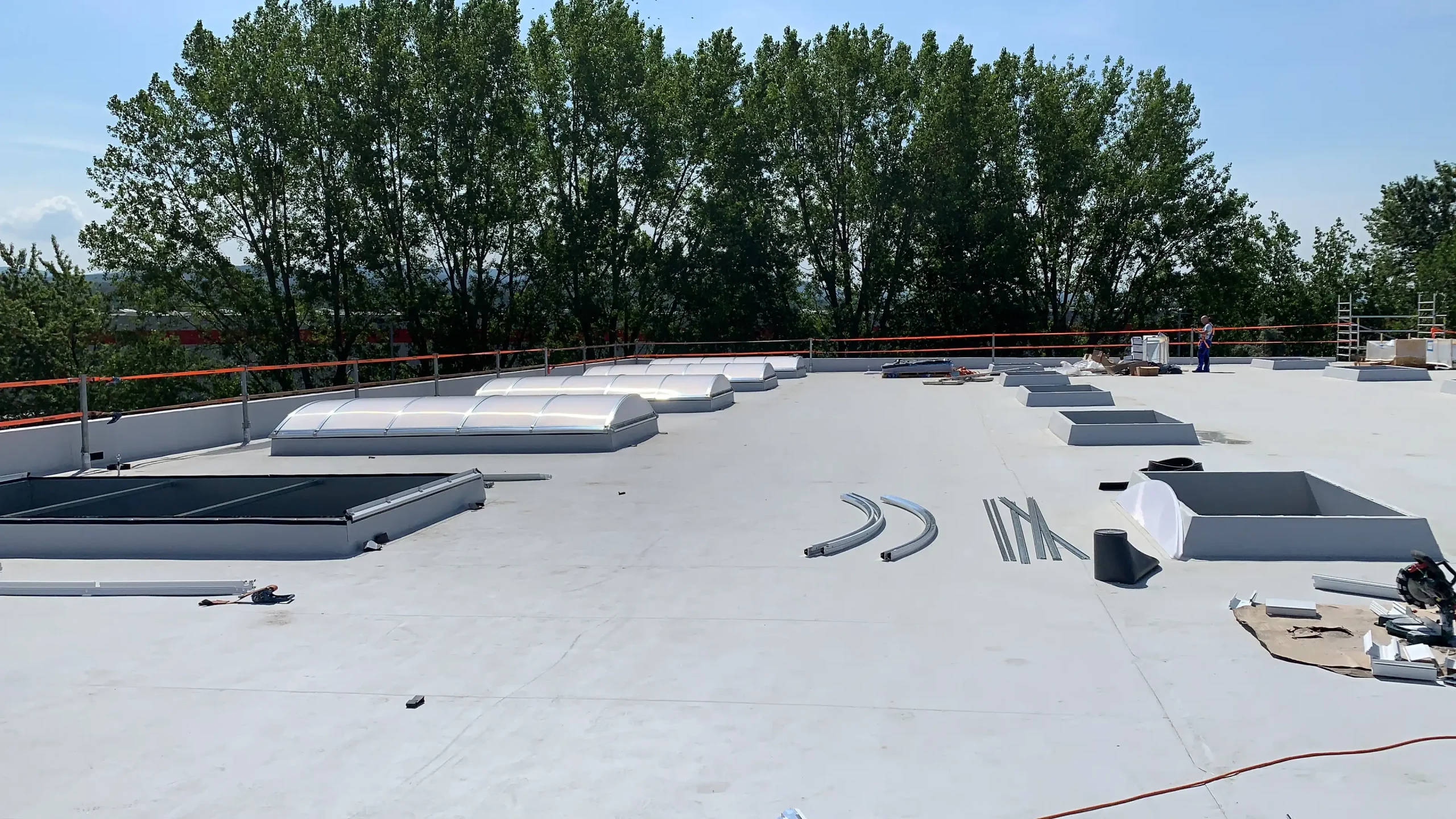

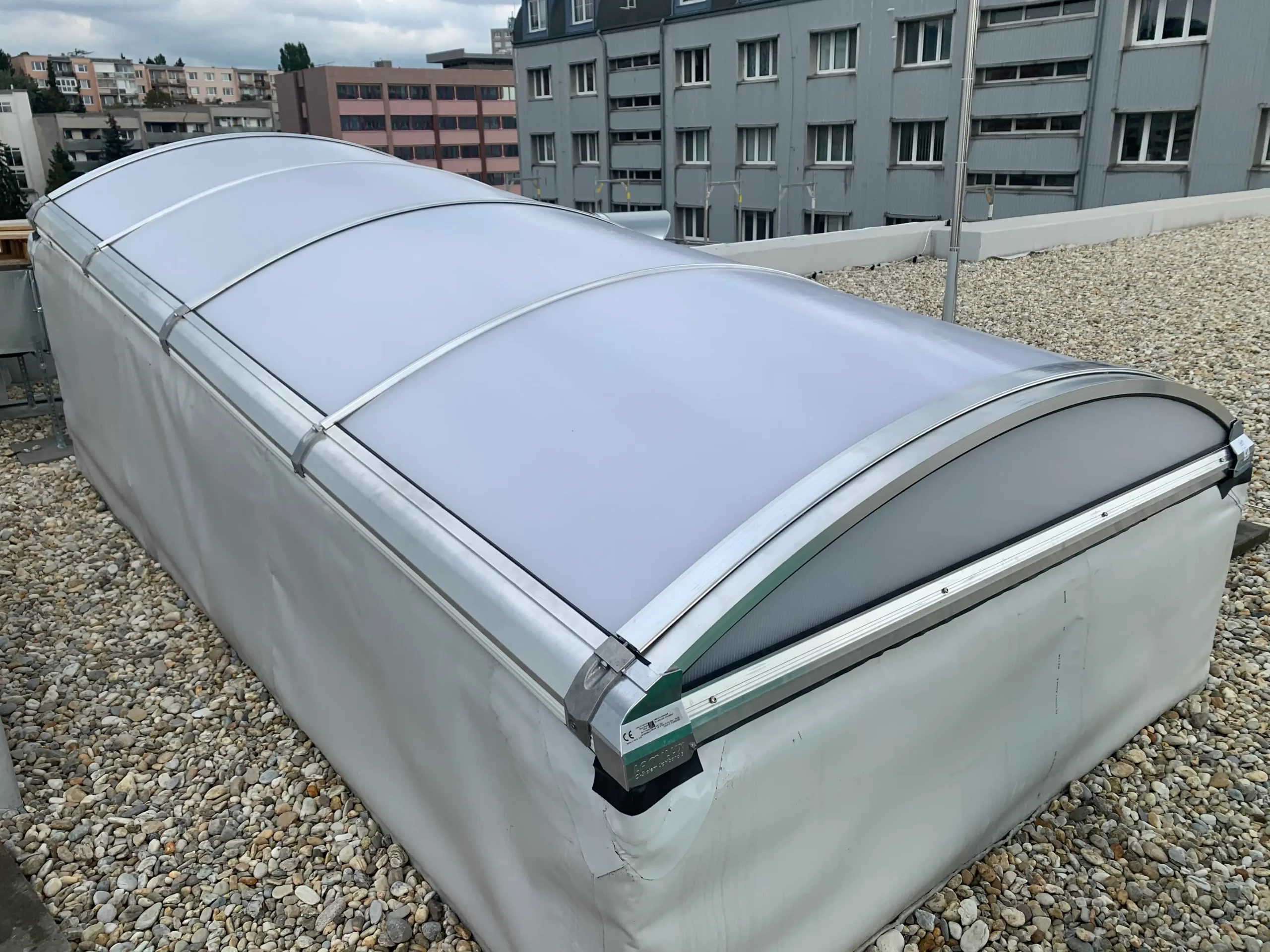

Referencie
