Technológia a dizajn pre budúcnosť výstavby.

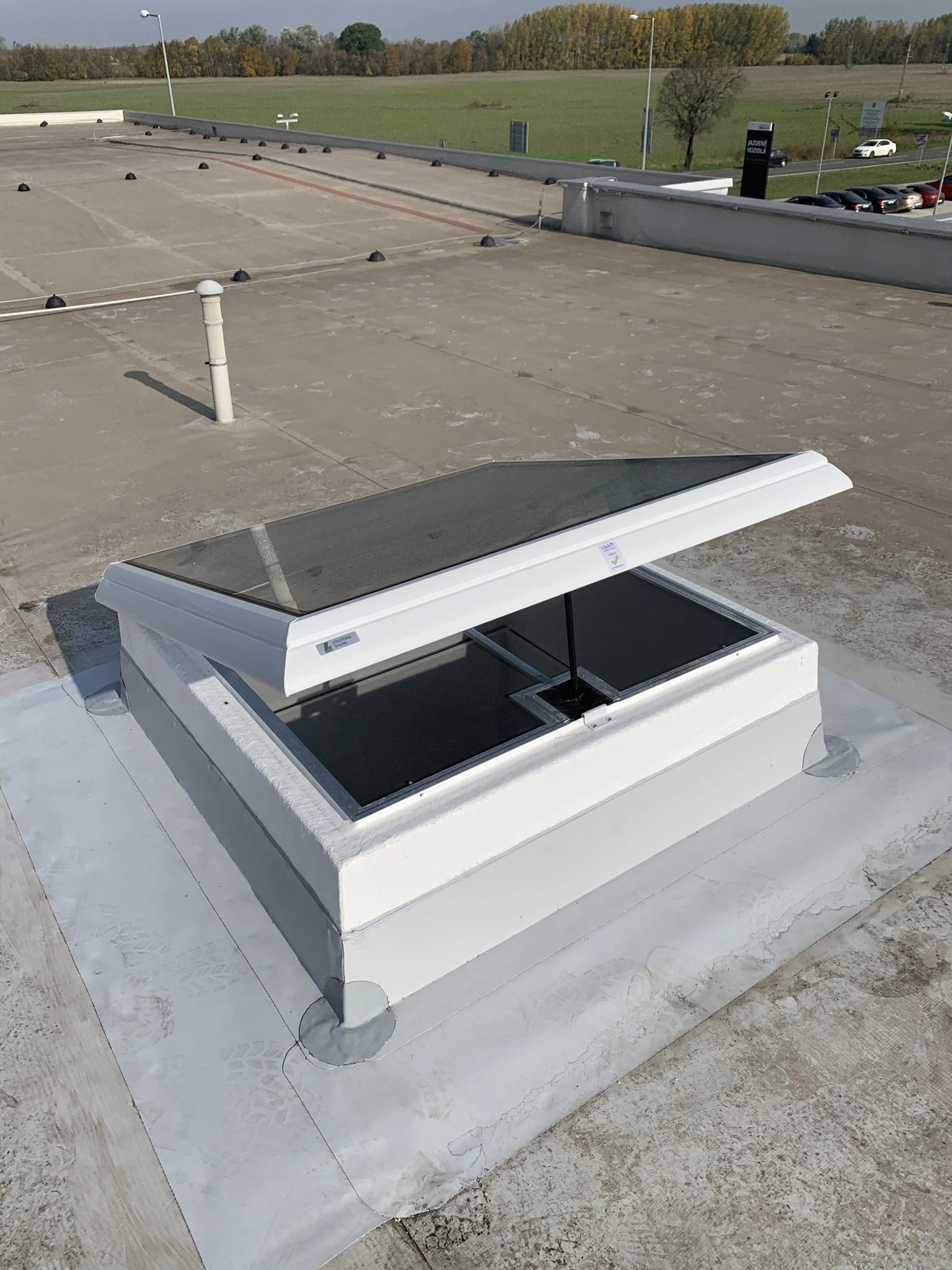

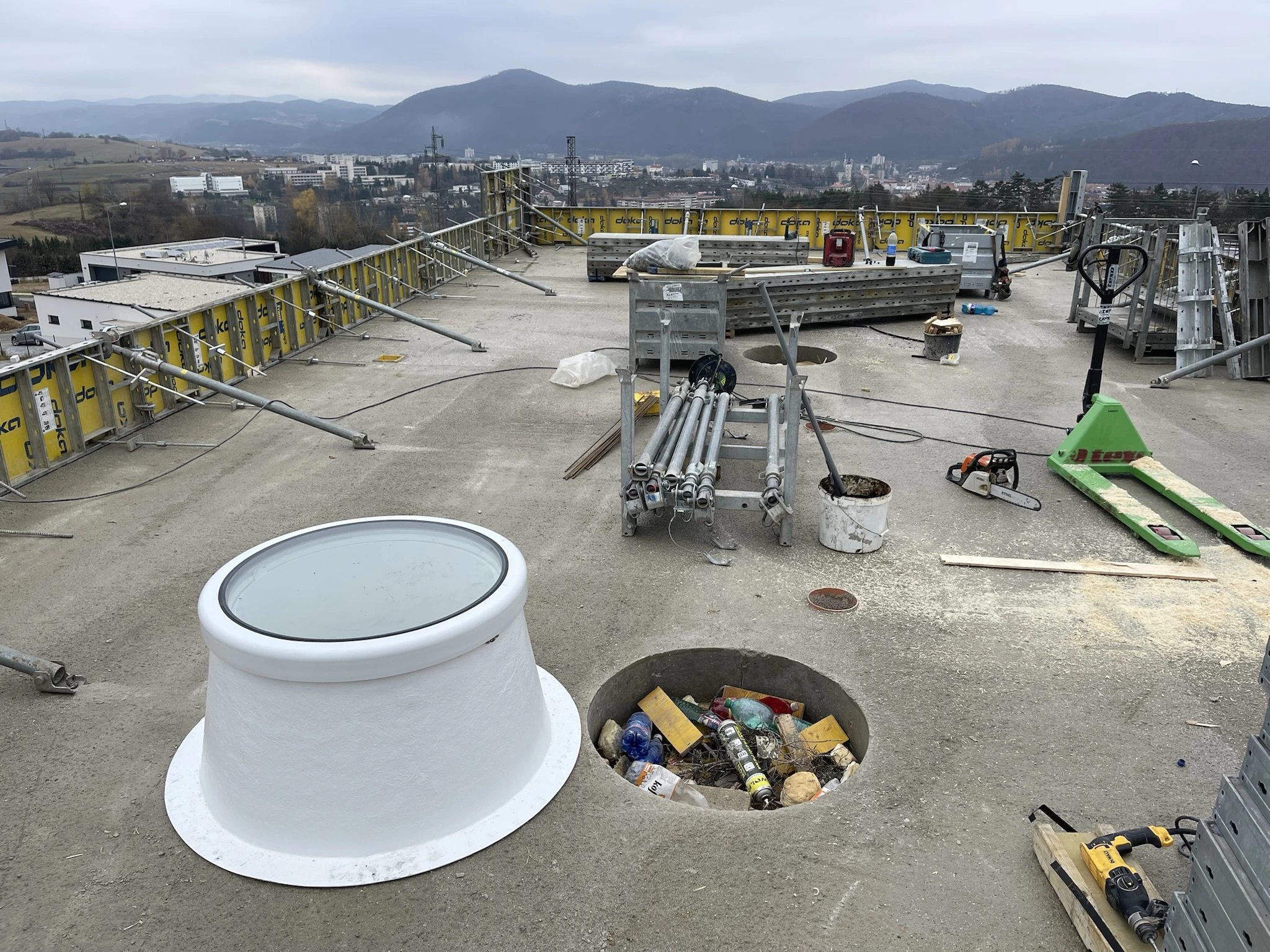

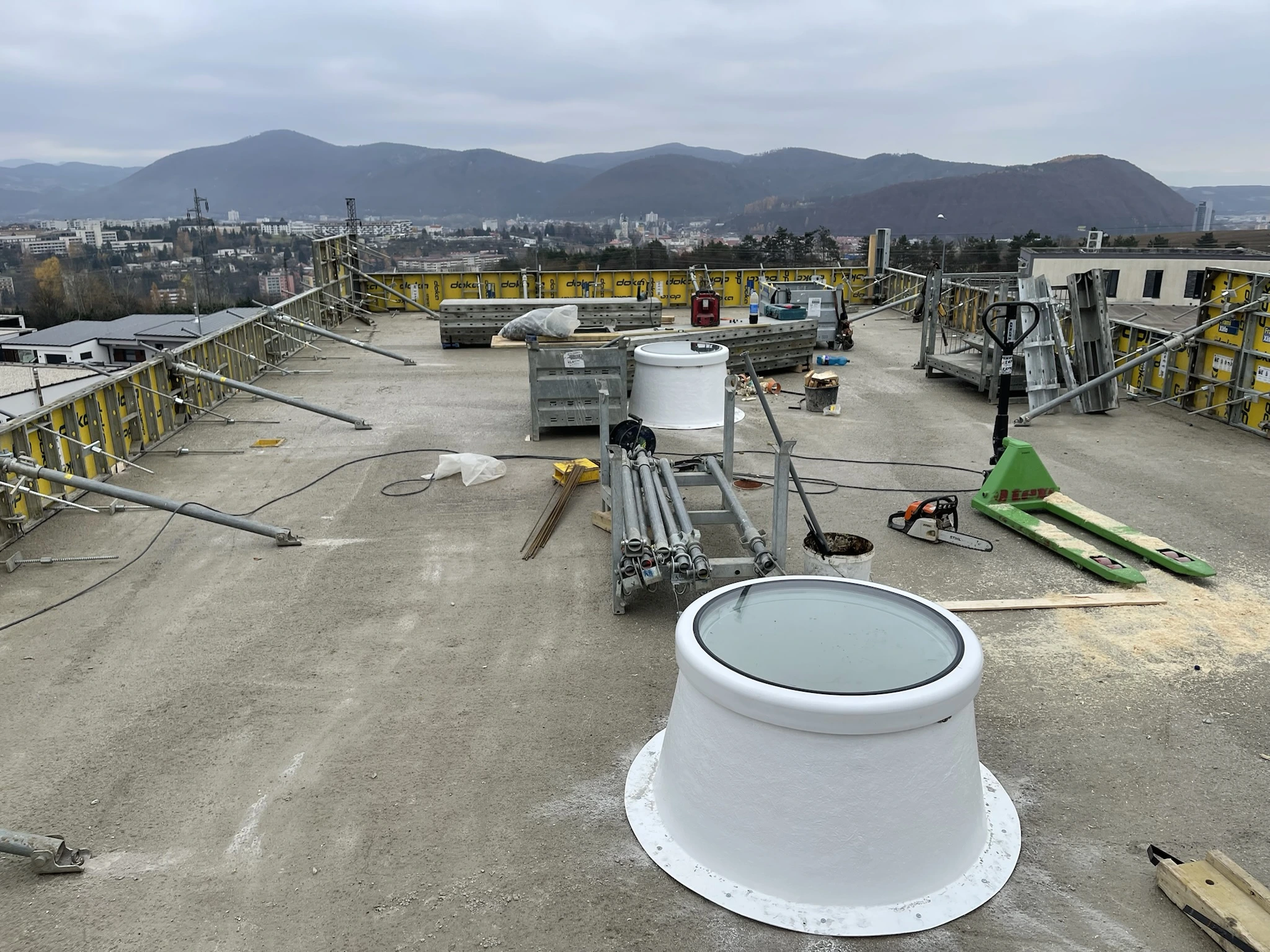

Pozrite si naše projekty

Energetická úspornosť

K dispozícii s dvojitým alebo trojitým izolačným sklom. Tvrdené bezpečnostné sklo na vonkajšej strane a vrstvené bezpečnostným sklom na vnútornej strane (lepené bezpečnostné sklo s čírou alebo matnou fóliou) s hodnotami Ug 1,1 až 0,6 W / m²K. Konštrukcia úplne bez tepelných mostov. Tepelne izolovaný, bezšvový sklolaminátový podstavec vo výškach 70 cm, 50 cm, 30 cm s U-hodnotou ≥ 0,68 W / m²K. Vynikajúca vzduchotesnosť vďaka novým balónovým dvojitým tesneniam: výkonová trieda 4 – testované podľa EN 12207.

Trvanlivosť

Testovaná vodotesnosť aj pri veľmi vysokých rýchlostiach vetra (tesnosť proti hnanému dažďu podľa EN 12208 trieda E 1950). Veľmi vysoká absorpcia zaťaženia vďaka optimalizovaným profilom. Testovaná ochrana proti prepadnutiu. Vysoká stabilita proti zaťaženiu vetrom a snehom. Okrajové tesnenie odolné voči UV žiareniu.

Bezpečnosť

Prvý schválený sklenený svetlík pre budovy v dizajne „Štrukturované sklo“. Odolné voči kondenzácii medzi sklenenými panelmi vďaka tepelne oddelenému spoju okrajov, na rozdiel od plastových kupol. Preventívna požiarna ochrana: v súlade s DIN 18234 – na zabránenie šírenia požiaru na streche bez dodatočných opatrení, ako je štrková výplň. Odolnosť proti vonkajšiemu požiaru od odletujúcich iskier a sálavého tepla s klasifikáciou B_roof (t1) podľa DIN EN 13501-5.

Komfort

NOVINKA: K dispozícii sú skryté reťazové pohony umiestnené v podstavci – ocenené German Design Award 2020 v kategórii Víťaz.
NOVINKA: Dostupné podstavce so sklonom 5° pre optimalizované samočistenie.
Zbohom špinavým okrajom: vďaka novo navrhnutému profilu rámu umožňuje plynulý a nerušený odtok dažďovej vody. Trvale čistý výhľad a veľké množstvo denného svetla cez zasklenie odolné voči poškriabaniu. Biely, hodvábne matný vzhľad vo vnútri – nie sú potrebné žiadne ďalšie práce so sadrokartónom. Kruhový svetlík do plochých striech F100 bol ocenený nemeckou cenou za dizajn a cenou Red Dot Design Award v kategórii víťaz v roku 2018.

lamilux-flachdach-fenster-ausstattungsvarianten-FE100-rund

Celková konštrukcia bez tepelných mostov zaisťuje dobrú tepelnú izoláciu s hodnotou U 1,1 až 0,76 W / (m²K).

Dizajn interiéru má tiež čistý vzhľad vďaka voliteľne skrytým pohonom.

Zbohom škaredým špinavým okrajom: dizajn štrukturovaného zasklenia a voliteľný podstavec so sklonom 5° zaisťujú nerušený odtok vody a zabraňujú tak hromadeniu nečistôt.

Možnosti sklenených výplní

Tepelnoizolačné sklo

2-vrstvové ESG

Hodnota U – 1,1 W/(m²K)
Zvukotesnosť – 38 dB
Prestup svetla – 79%
Prestup energií – 62 %

3-vrstvové ESG

Hodnota U – 0,7 W/(m²K)
Zvukotesnosť – 39 dB
Prestup svetla – 72%
Prestup energií – 51%

2-vrstvové ESG (MHF)

Hodnota U – 1,1 W/(m²K)
Zvukotesnosť – 38 dB
Prestup svetla – 54%
Prestup energií – 59%

3-vrstvové ESG (MHF)

Hodnota U – 0,7 W/(m²K)
Zvukotesnosť – 39 dB
Prestup svetla – 49%
Prestup energií – 50%

Sklo s ochranou proti UV žiareniu

S109 2-vrstvové ESG, 60/30

Hodnota U – 1,1 W/(m²K)
Zvukotesnosť – 38 dB
Prestup svetla – 60%
Prestup energií – 33%

S717 3-vrstvové ESG, 60/30

Hodnota U – 0,7 W/(m²K)
Zvukotesnosť – 39 dB
Prestup svetla – 55%
Prestup energií – 30%

S110 2-vrstvové ESG, 60/30 (MHF)

Hodnota U – 1,1 W/(m²K)
Zvukotesnosť – 38 dB
Prestup svetla – 41%
Prestup energií – 32%

S718 3-vrstvové ESG, 60/30 (MHF)

Hodnota U – 0,7 W/(m²K)
Zvukotesnosť – 39 dB
Prestup svetla – 37%
Prestup energií – 29%

Dostupné veľkosti

Veľkosti stavebného otvoru
60 cm	120 cm
80 cm	150 cm
90 cm	180 cm
100 cm

Možnosti podstavcov

Podstavec bez sklonu

Dostupné výšky 30, 50 a 70 cm.
Bez viditeľných spojov.
Spĺňa normu DIN 18234.
Možnosť osadenia skrytého reťazového pohonu pre otváranie svetlíka.
Kopula je osadená na podstavci od výroby.

Podstavec s 5° sklonom

Vďaka 5° sklonu môže voda bez prekážok stekať po svetlíku.
Dostupný vo výške 50 cm.
Dostupný pre veľkosti kopulí 90 / 100 / 120 / 150 / 180 cm.

Príslušenstvo svetlíka

Otváranie a vetranie

Vretenový motor 24 V | sólo

Vretenový motor 24 V | tandem

Skrytý reťazový motor 230 V | tandem

Veterný a dažďový senzor

Pre automatické otváranie a zatváranie skleneného svetlíka v prípade vetra a dažďa.
Možnosť ovládania aj skupiny svetlíkov.

Reed kontakt

Magnetický spínač integrovaný do profilu rámu pre bezkontaktné spínanie.
Signalizácia polohy otvorenia (zatvorené / otvorené) svetlíka.
Možnosť pripojenia na alarm.

Technické detaily

Energetická účinnosť

1 – Priamy odvod vody: Jedinečný profil rámu ponúka čistý prechod medzi zasklením a rámom a vytvára neobmedzený odtok dažďovej vody.
2 – Konštrukcia štrukturálneho zasklenia.
3 – Tepelne optimalizovaný rám z PVC.
4 – Vynikajúca, testovaná vzduchotesnosť vďaka balónovému dvojitému tesneniu
5 – Tepelne izolovaný podstavec vyrobený z plastu vystuženého sklenenými vláknami: vyrobený bez spojov a s (voliteľnou) výplňou 50 mm izolačnej PU peny.
Voliteľné ventilačné motory skryté v podstavci.

Izotermy – viditeľná tepelná ochrana

Optimalizovaná izotermická krivka pre konzistentnú tepelnú izoláciu bez slabých miest poskytuje vynikajúcu tepelnú ochranu pre všetky časti konštrukcie. Spoločnosť LAMILUX nazýva tento koncept produktu bez tepelného mosta TIP (Totally Insulated Product): Produkt úplne izolovaný.

Svetlík do plochých striech F100 ponúka všestrannú optimálnu tepelnú ochranu v kompaktnom systéme bez tepelných mostov. Hodnota Uw 1,3 – 1,0 W / m²K je vypočítaná v súlade s EN ISO 10077-1, vzťahuje sa na referenčný prvok s veľkosťou Ø 120 cm a závisí od zvolenej výplne.
