Bodový svetlík F100

Technológia a dizajn pre budúcnosť výstavby.

Energetická úspornosť

Vynikajúce hodnoty tepelnej izolácie vďaka
vnútornému tesneniu, viacvrstvovému zaskleniu a podstavcu zo sklolaminátu, ktorý je doplnený o tepelnú izoláciu. Celá konštrukcia svetlíka je bez tepelných mostov.

Stabilita

Prvá kopula na svete s otestovanou vodeodolnosťou pri silnom daždi alebo búrke. Svetlík vydrží aj vysoké zaťaženie vetrom a snehom vďaka modulovému systému rámov a podstavca s čiastočným spevnením z plastu vystuženého vláknami.

Bezpečnosť

Zvýšená zvukotesnoť a odolnoť voči vode. Keďže svetlík spĺňa všetky potrebné normy, môže zároveň slúžiť aj ako zariadenie na odvod tepla a splodín horenia. V závislosti od výplne, môže byť svetlík trvalo alebo dočasne bezpečný proti prepadnutiu.

Komfort

Výhodou pre projektantov a architektov je plná podpora BIM. Vďaka modulárnosti svetlíka je možné kedykoľvek v budúcnosti jeho upravenie bez dodatočných stavebných úprav (napr. doplnenie vetracieho motora, zmena na strešný výlez,…).

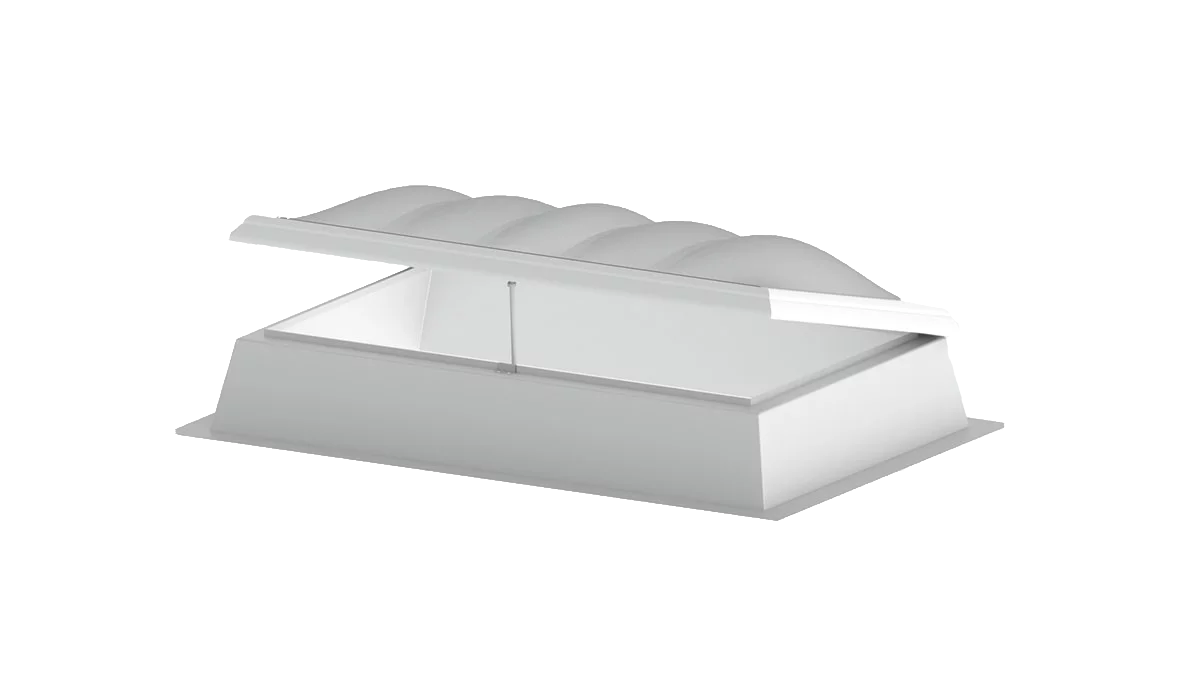

Pravouhlý svetlík F100

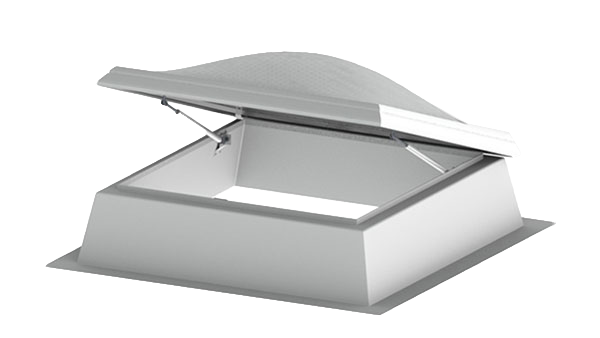

  • Vyhotovenie ako pevný alebo vetrací svetlík alebo ako strešný výlez
  • Viac ako 45 rozmerov od 60×60 cm po 300×300 cm
  • Podstavec dostupný vo výške od 15 cm do 70 cm
  • Množstvo voliteľného príslušenstva

Okrúhly svetlík F100

  • Vyhotovenie ako pevný alebo vetrací svetlík
  • Priemer svetlíka 60, 80, 90, 100, 120, 150 a 180 cm
  • Podstavec dostupný výške 30, 50 a 70 cm

Možnosti plastových výplní svetlíka F100

Možnosti výplne

Výplne, ktoré poskytujeme, vyhovujú akejkoľvek požiadavke, ktorú  by ste mohli mať:

  • Denné svetlo – priehľadnosť a rozptyl svetla
  • Energetická účinnosť / tepelná izolácia
  • Ochrana pred slnkom / tepelná ochrana
  • Zvukotesnosť
  • Samočistiaca schopnosť
  • Zabezpečenie – ochrana protí pádu alebo vlámaniu

Materiál výplne

Kopulový svetlík F100 sa dodáva s týmito plastovými výplňami, výber závisí od Vašej požiadavky:

  • Akrylové sklo
  • Akrylové sklo vystužené sklenými vláknami (odolné voči plameňom a sálavému teplu podľa DIN 4102-7)
  • Obzvlášť odolný plast – ochrana pred krupobitím
  • Svetlík ako tmavá klapka / sendvičový panel GRP (zateplený a nepriehľadný)
  • Výplň proti slnečnému žiareniu (napr. Heatstop)

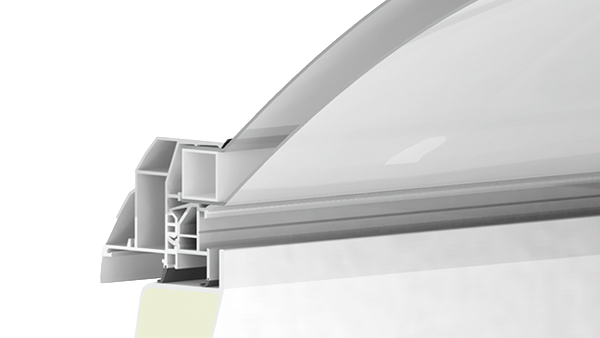

2-vrstvový

  • Hodnota U – 2,7 W/(m²K)
  • Zvukotesnosť –  20 dB
  • Prestup svetla – 70%
  • Prestup energií – 70%

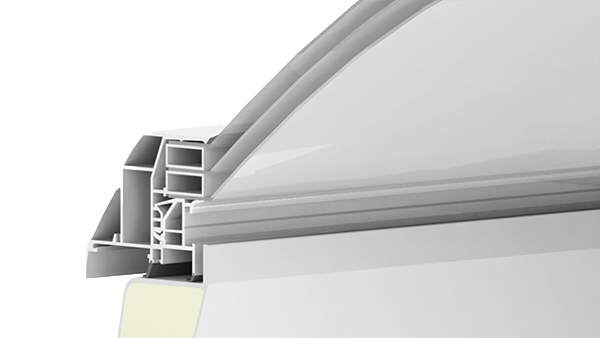

3-vrstvový

  • Hodnota U – 1,8 W/(m²K)
  • Zvukotesnosť – 22 dB
  • Prestup svetla – 59%
  • Prestup energií – 59%

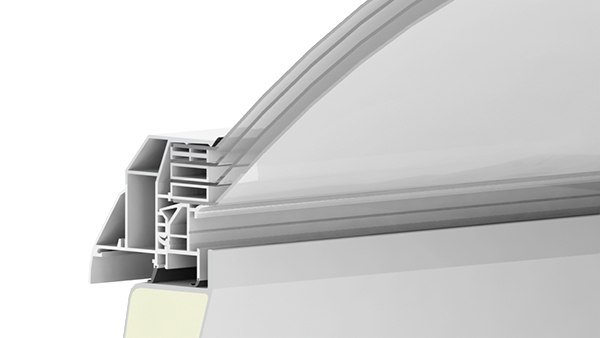

4-vrstvový

  • Hodnota U – 1,5 W/(m²K)
  • Zvukotesnosť – 22 dB
  • Prestup svetla – 63%
  • Prestup energií – 63%

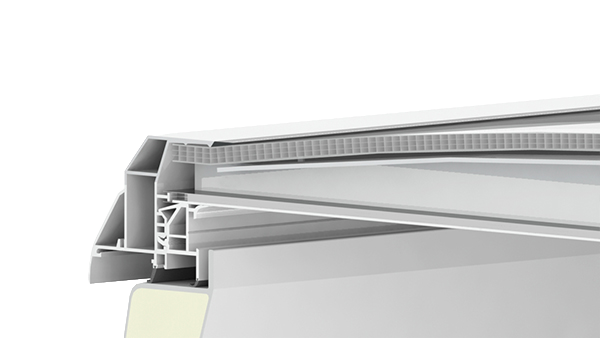

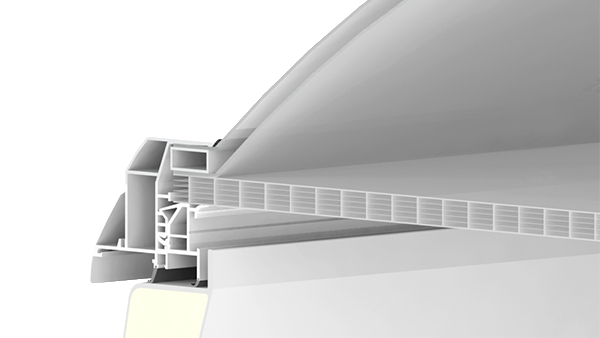

2-vrstvový + PC16

  • Hodnota U – 1,3 W/(m²K)
  • Zvukotesnosť – 25 dB
  • Prestup svetla – 22%
  • Prestup energií – 22%

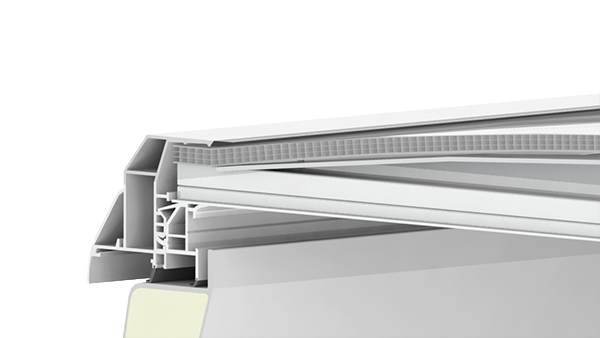

Polykarbonát PC10

  • Hodnota U – 2,5 W/(m²K)
  • Zvukotesnosť – 20 dB
  • Prestup svetla – 63%
  • Prestup energií – 63%

Polykarbonát PC16

  • Hodnota U – 1,4 W/(m²K)
  • Zvukotesnosť – 19 dB
  • Prestup svetla – 46%
  • Prestup energií – 46%

Možnosti podstavcov svetlíka F100

Laminátový podstavec

  • Dostupné výšky 15, 30, 40 a 50 cm
  • Bez viditeľných spojov
  • Spĺňa normu DIN 18234
  • Kopula je osadená na podstavci od výroby

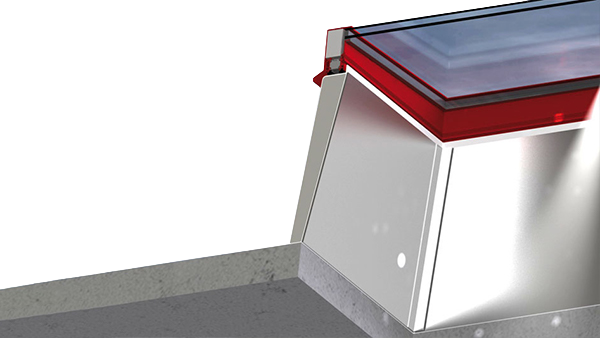

Reflexný podstavec

  • Rozptyl svetla svetlíka je zvýšený o 50% vďaka patentovanému obloženiu s vysokolešteného hliníka
  • Až 33% úspora nákladov na umelé osvetlenie
  • Kvalitná povrchová úprava

Oceľový podstavec

  • Špeciálny plastový profil zabraňuje vzniku tepelného mosta
  • Profesionálne mechanické spojenie s rôznymi typmi strešných fólií
  • K dispozícii s tepelnou izoláciou alebo bez nej
  • Dostupné výšky od 15 do 70 cm
  • Ľubovoľná farebná úprava v RAL
  • Trieda horlavosti A1

Laminátový podstavec so zakrivenou základňou

  • S obojstranne šikmou základňou

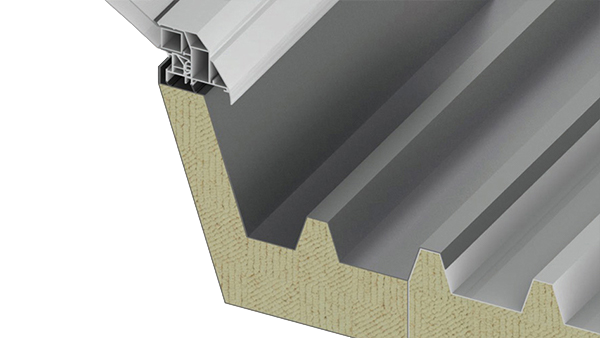

    Hliníkový podstavec

    • Na profilované a ploché strechy
    • Pre objekty so špeciálnou výrobou
    • Individuálne prispôsobenie základne profilu strechy
    • Vhodný pre objekty bez tepelnoizolačných požiadaviek

    Príslušenstvo svetlíka F100

    Otváranie a vetranie

    Ručné otváranie

    • Vyhotovenie sólo alebo tandem
    • Výška zdvihu: 28 cm
    • Dostupné dĺžky ručných kľúk: 150 a 200 cm, rozšíriteľné na 175 – 300 cm resp. 250 – 400 cm.

    Elektromotor 230V

    • Elektromotor vo vyhotovení sólo alebo tandem
    • Napájanie: 230V
    • Výška zdvihu: 30, 50 cm
    • Ochrana: IP 54

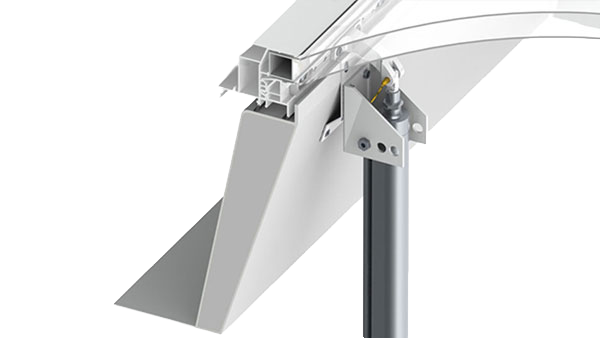

    Elektromotor 24V

    • Elektromotor vo vyhotovení sólo alebo tandem
    • Napájanie: 24V
    • Výška zdvihu: 30, 50, 70 cm
    • Ochrana: IP 65

    Pneumatický valec

    • Vyhotovenie sólo alebo tandem
    • Tlak otvorenia: 8 bar
    • Výška zdvihu: 30, 50, 70 cm

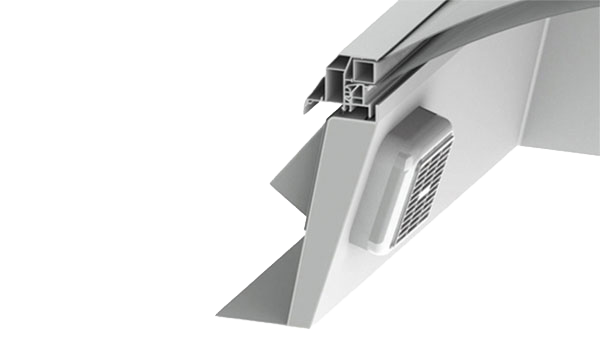

    Integrovaný vetrák

    • Odvetranie integrované do ľubovoľne vysokého  podstavca
    • Vodotesný obal a ochrana proti hmyzu
    • Objem vzduchu: 180 m³/h
    • Ochrana: IP34

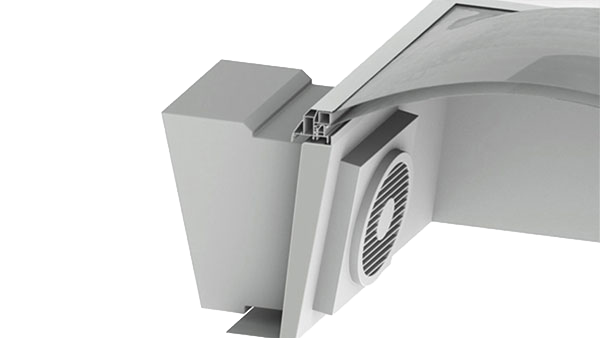

    Ventilátor

    • Integrovateľný iba do 50 cm vysokého podstavca
    • Ochránený proti poveternostným vplyvom
    • Objem vzduchu: 840 m³/h
    • Ochrana: IP44

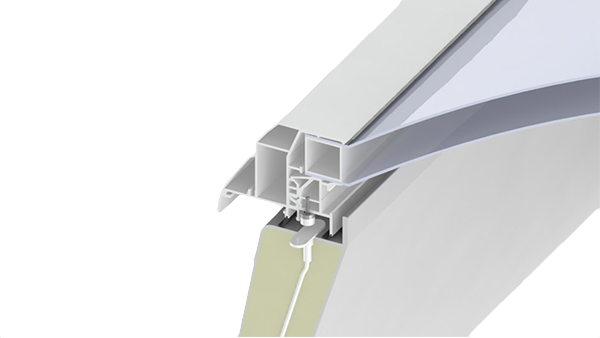

    Reed kontakt

    • Magnetický spínač integrovaný priamo do profilu svetlíka
    • Signalizácia otvorenej polohy (zatvorené / otvorené)
    • Možnosť napojenie na alarm

    Senzor dažďa a vetra

    • Na automatické otváranie a zatváranie svetlíkov F100 v prípade vetra a dažďa

    Ochrana proti pádu, vlámaniu a slnečnému žiareniu

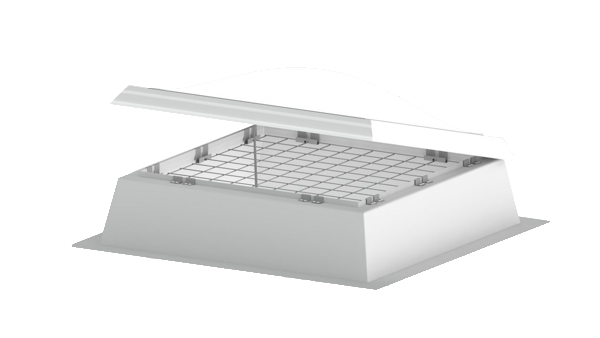

    Mreža proti pádu

    • Možnosť osadenia motorov alebo ZOTSH
    • Elegantný a nerušivý dizajn
    • Trvalá ochrana proti pádu podľa GS-Bau 18

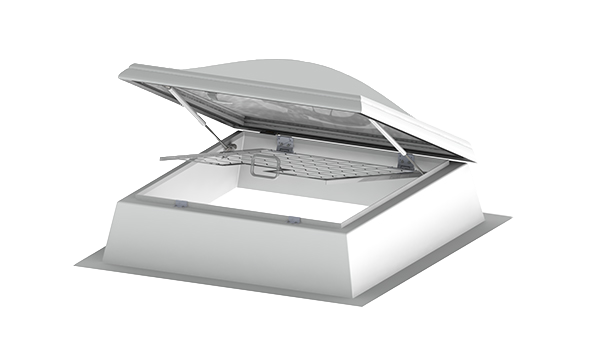

    Otváracia mreža

    • Ochranná mreža proti pádu s funkciou strešného výlezu
    • Po zatvorení mreže slúži ako trvalá ochrana proti pádu podľa GS-Bau 18

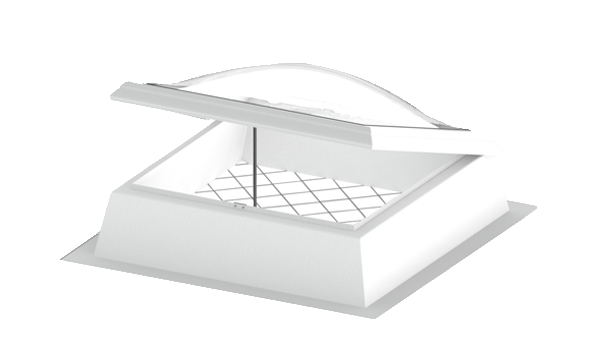

    Laserom vyrezávaná mreža LA 100

    • Laserom vyrezávaná mreža proti pádu z pozinkovaného oceľového plechu
    • Elegantný dizajn
    • Testovaná na 1200 joulov

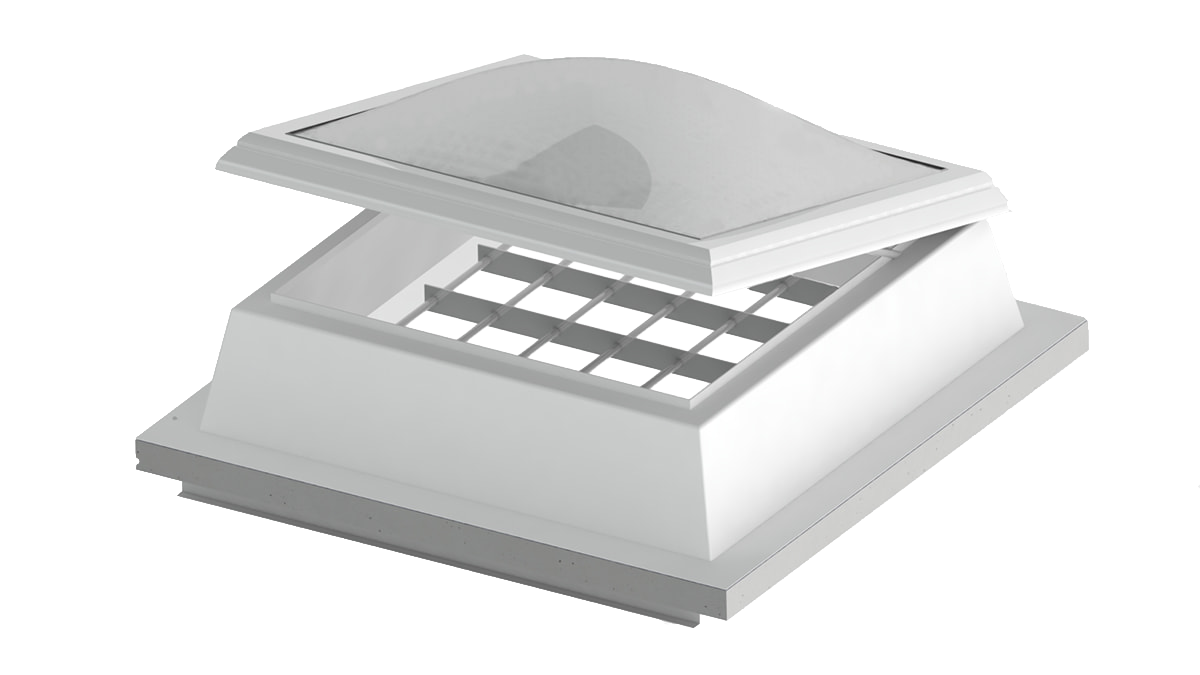

    Mreža proti vlámaniu

    • Trvalá ochrana proti pádu podľa BG cwertifikácie
    • Odolnosť proti vlámaniu podľa ENV 1627

    LAMILUX bezpečnostná sieť

    • Montáž medzi vrstvy výplne
    • Takmer bez vplyvu na prenikajúce slnečné žiarenie
    • Inštalácia možné do dvoj a trojvrstvových výplní
    • Trvalá ochrana proti pádu podľa GS-Bau 18

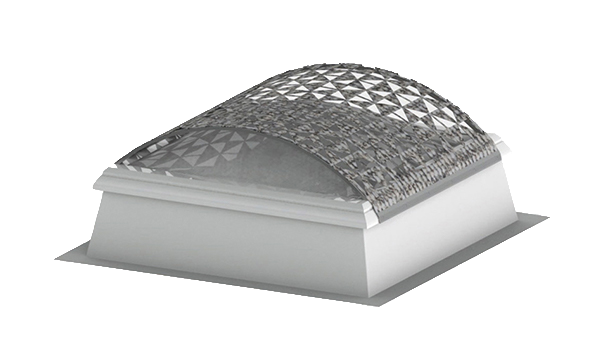

    Ochrana s efektom listnatého stromu

    • Ochrana proti slnečnému žiareniu (na vyžiadanie v RAL úprave)
    • Ochrana proti krupobitiu
    • Trvalá ochrana proti pádu podľa GS-Bau 18

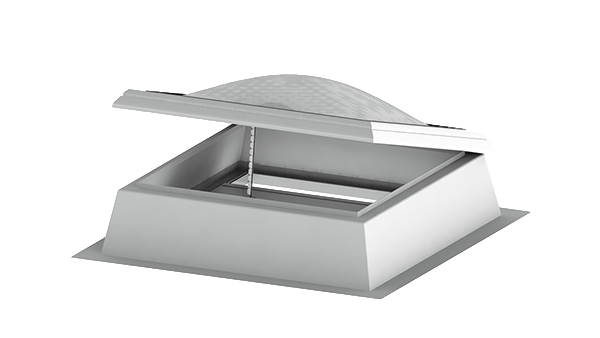

    Nastaviteľná ochrana proti slnečnému žiareniu

    • Ochrana proti slnečnému žiareniu
    • Elektricky ovládateľná
    • Pripevnená k vnútornej strane podstavca

    Ochranná sieť proti hmyzu

    • Ochrana proti hmyzu
    • Integrovaná do podstavca

    Technické detaily

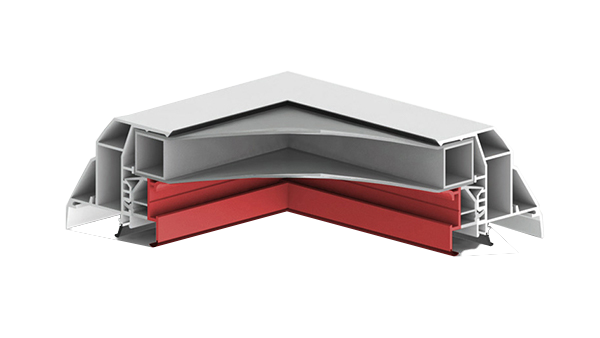

    Rámový profil s patentovaným vystužením sklenými vláknami

    Špeciálna výstuž z dlhého vlákna v hornej aj dolnej časti profilu prináša maximálnu stabilitu svetlíka. Veľké zaťaženie vplyvom vetra, tak spôsobuje iba miernu deformáciu profilu rámu. Keďže špeciálna výstuž vláknom absorbuje ťahové napätia, kopula zostáva pevne spojená s podstavcom svetlíka. Profil rámu zodpovedá DIN 18234-4.

    Lišta pre výplň

    Profilovaná, kompozitná lišta pre výplň zabezpečuje stálosť tvaru výplne a prenáša záťaž pôsobiacu na kopulu do rámu svetlíka. Bezpečnostné zarážky a funkčná drážka zaisťujú ľahké, ale pevné pripojenie výplne k rámu svetlíka.

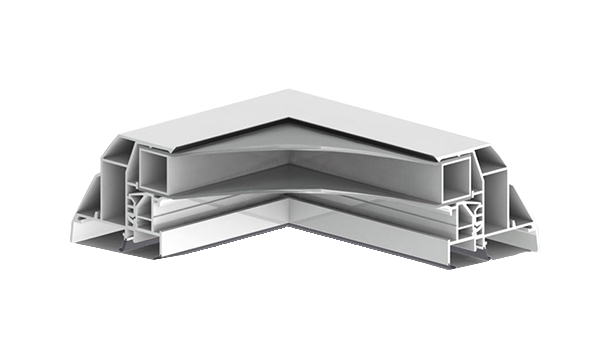

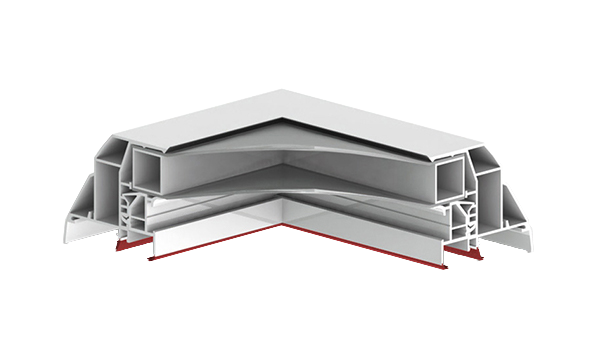

    Viacvrstvový dvojitý systém tesnenia

    Profil rámu, ako aj kompozitná lišta sú vybavené tesniacimi prvkami, ktoré tesne priľnú k podstavcu svetlíka. Vnútorné tesnenia sa v rohových spojoch prekrývajú v tvare T a tvoria štyri samostatné izolačné komory. Zabezpečujú, že celý systém je bez tepelných mostov a poskytujú optimálnu energetickú účinnosť.

    Systém dvojitého tesnenia tiež prispieva k lepšej ochrane pred dažďom a zlepšenej zvukovej izolácii.

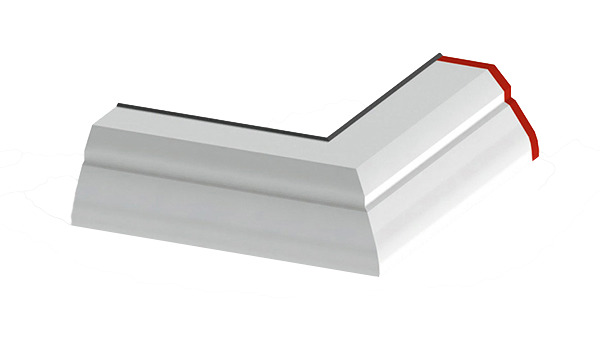

    Vzhľad a dizajn

    Funkčnosť a dizajn jednoznačne patria k spoločnosti LAMILUX: Charakteristický vzhľad pravouhlého rámu je výsledkom výrazného stupňovitého švu, dvojitého zakriveného vonkajšieho obrysu a ukončovacích zváraných spojení. Výsledkom je optimalizovaný tok vody, dobré samočistiace vlastnosti a vynikajúca pevnosť rámu v ťahu.

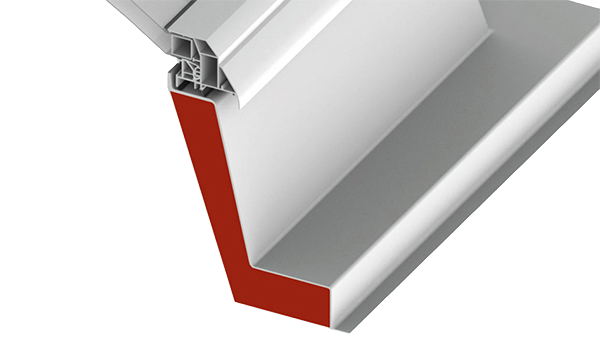

    Sklolaminátový podstavec: stabilita a tepelná izolácia

    Podstavec tvorí základ konštrukcie svetlíka. Poskytuje tepelne optimálne spojenie so stavebnou konštrukciou. Podstavce vyrábané spoločnosťou LAMILUX sú z kompozitu vystuženého sklenými vláknami a izolované polyuretánovou tvrdou penou. Podstavce sa vyrábajú v bielom vyhotovení. Zahŕňajú tesnenie odolné voči poveternostným vplyvom a sú klasifikované ako nehorľavé komponenty bez horiacich kvapiek. Podstavce LAMILUX sú veľmi stabilné a odolné proti deformáciám. Do podstavca môžu byť zalaminované kovové prvky, ktoré, zabezpečujú bezpečné ukotvenie pántov kopule a osobných ochranných prostriedkov (OOP).

    Energetická efektívnosť

    Optimálne hodnoty Ur sú zaručené vďaka energeticky efektívnej kombinácii jednotlivých komponentov systému, ako sú výplň, rám kopule, tesniaci systém a podstavec. Z veľkej časti to závisí od výberu materiálov, geometrie komponentov, celkového konštrukčného riešenia a izolácie.

    Izotermy sú línie s rovnakou teplotou a vizualizujú merateľný prínos pre zákazníka. Izoterma 10,0 ° je fixný parameter zavedený do fyziky budov (červená čiara v diagrame). Ak táto čiara vybočuje mimo konštrukcie, tak sa v tejto oblasti sa vytvorí kondenzát alebo dokonca inoväť. Na druhej strane optimálny priebeh izotermy 10,0 ° bez zlomu vedie k významnému zníženiu rizika kondenzácie vo vnútri celkovej konštrukcie pri chladnejších vonkajších teplotách. Izoterma 10,0 ° sa musí vypočítať podľa definovaných rámcových podmienok.

    Optimalizovaná izotermická krivka pre konzistentnú tepelnú izoláciu bez slabých miest poskytuje vynikajúcu tepelnú ochranu pre všetky časti konštrukcie. Spoločnosť LAMILUX nazýva tento koncept produktu bez tepelného mosta TIP: Produkt celkom izolovaný.
